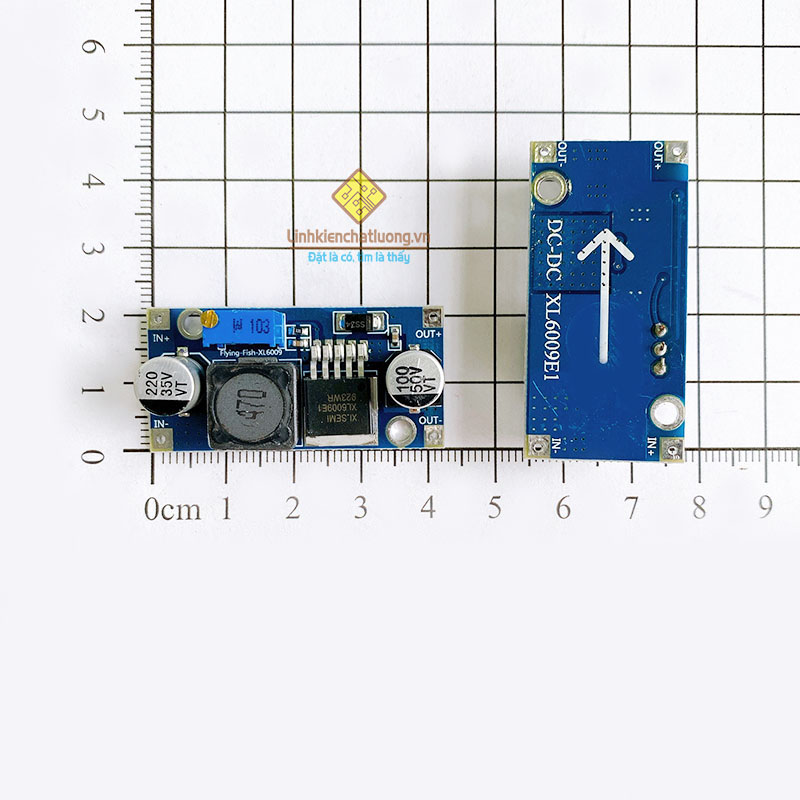

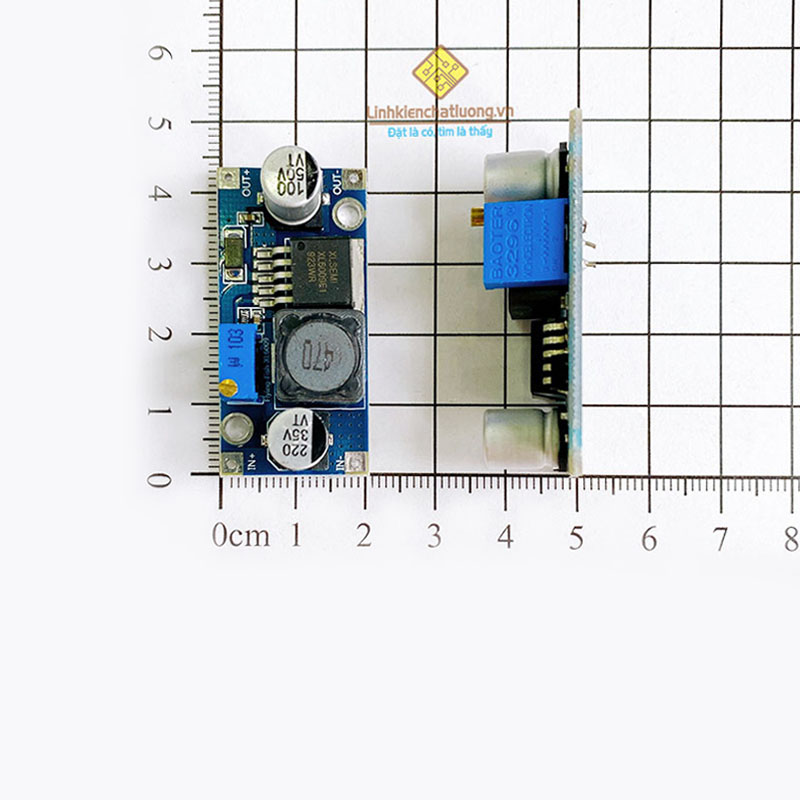

Module tăng áp DC 4A XL6009 - Module boost (túi 10c)
THÔNG SỐ KỸ THUẬT
- Điện áp đầu vào: 4 - 30Vdc, nên dùng từ 5-28V trở lên để đảm bảo hiệu suất chuyển đổi (do tụ trên mạch chỉ có 35V)
- Điện áp đầu ra: 5 - 30Vdc
- Công suất đầu ra: tối đa 30W (phải tản nhiệt cho IC và cuộn cảm nếu cần)
- Lưu ý: Dòng 4A là dòng liên tục chạy qua mosfet trong IC, cũng là dòng điện tối đa ở đầu vào. Đối với dòng điện đầu ra sẽ tuân theo định luật OMH, với công suất đầu ra bằng công suất đầu vào nhân với hiệu suất (ở điều kiện thực tế lý tưởng)
- Thử thực tế với đầu vào 12V, đầu ra 24V, tải 1.5A cho kết quả đo: Dòng tiêu thụ đầu vào là 3.8A, điện áp đầu ra tụt còn 19.5V
- Kích Thước: 43x21x14mm
- Module không có bảo vệ chống ngược áp và ngắn mạch nên quý khách lưu ý khi cấp nguồn đúng chiều
