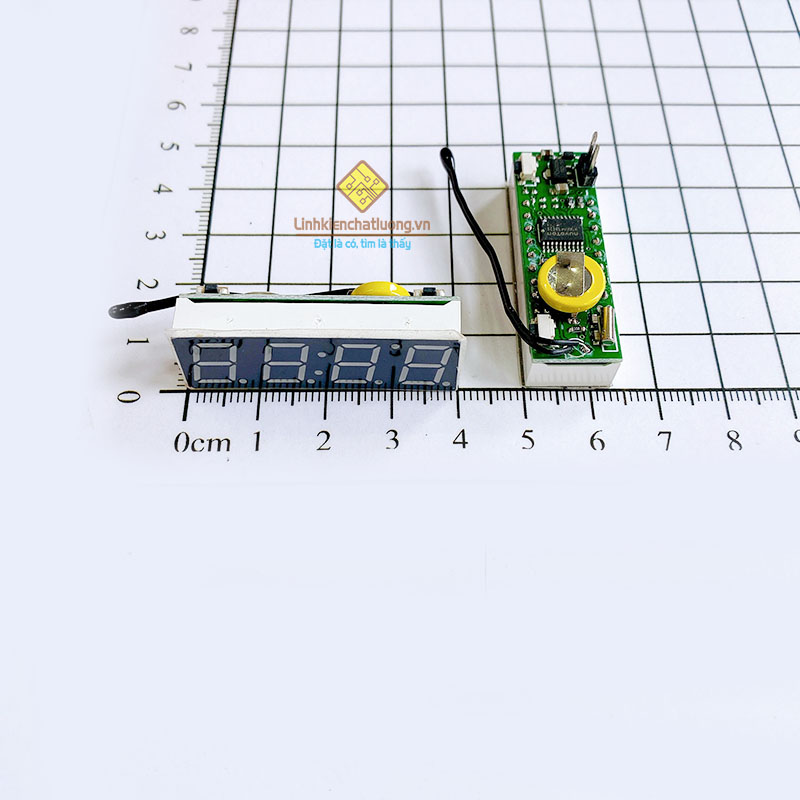

THÔNG SỐ KỸ THUẬT
- 3 chức năng : thời gian, nhiệt độ, điện áp đầu vào
- Điện áp hoạt động : 5 - 12VDC
- Điện áp đo : VCC ± 0.1V
- Dải nhiệt độ : -9ºC ~ 60ºC
- Kích thước : 41x13x13mm
HƯỚNG DẪN CÀI ĐẶT
A. Phím hiển thị (nằm cạnh pin CMOS)
- Chuyển chế độ hiển thị
- Tăng/giảm giá trị các thông số khi đang cài đặt
B. Phím cài đặt (nằm cạnh jump nguồn)
- Đưa module vào chế độ cài đặt
- Ac : -5ºC ~ 5ºC - tinh chỉnh nhiệt độ hiển thị bằng cách bù thêm một khoảng offset vào nhiệt độ đo được
- 0.0V : -0.5V ~ 0.5V - tinh chỉnh điện áp hiện thị bằng cách bù thêm một khoảng offset vào điện áp đo được
- dd : chọn cách hiển thị
+ 0 : Chuyển đổi luân phiên thời gian <=> nhiệt độ <=> điện áp (mỗi chế độ hiển thị 5s)
+ 1 : Chuyển đổi luân phiên thời gian <=> điện áp (mỗi chế độ hiển thị 5s)
+ 2 : Chuyển đổi luân phiên thời gian <=> nhiệt độ (mỗi chế độ hiển thị 5s)
+ 3 : Chuyển đổi luân phiên nhiệt độ <=> điện áp (mỗi chế độ hiển thị 5s)
