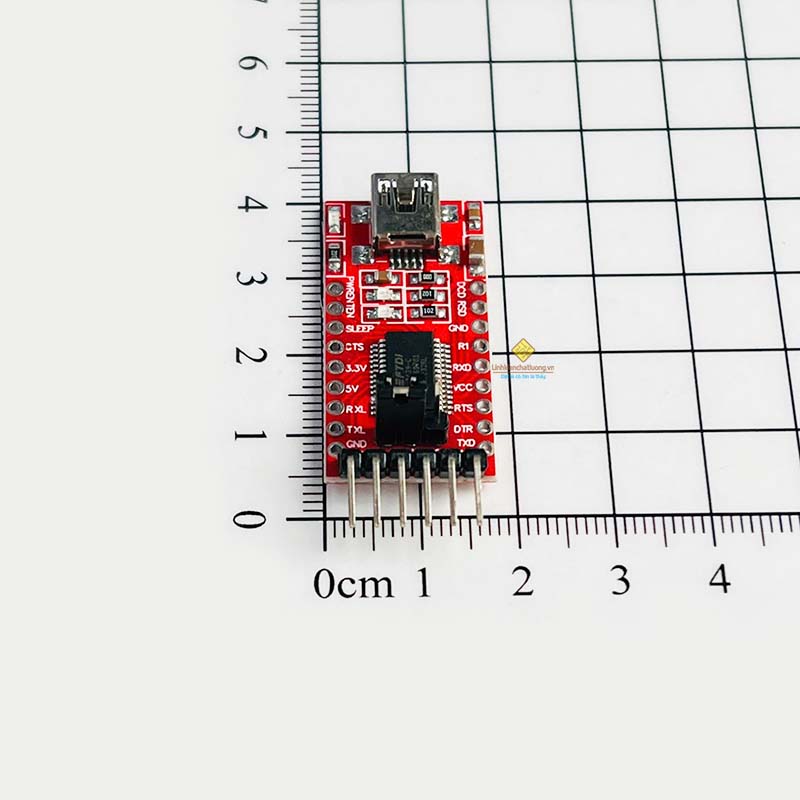

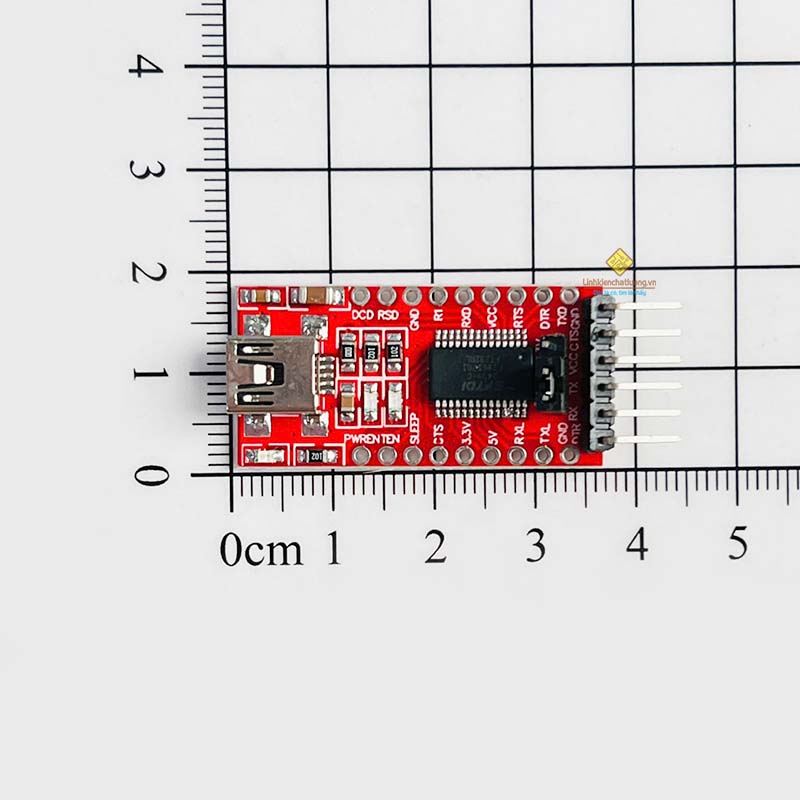

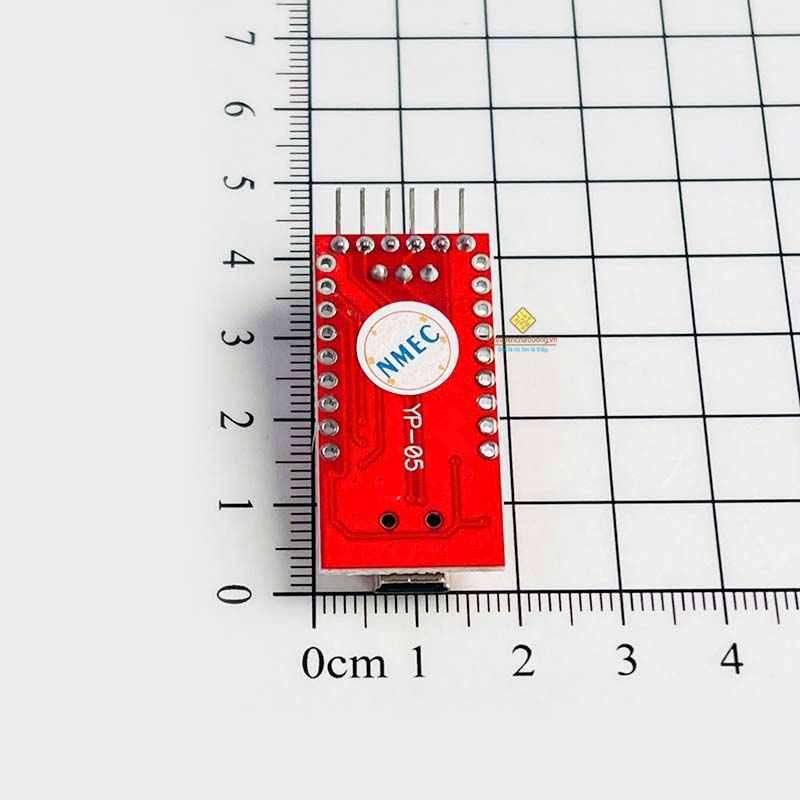

Module chuyển đổi USB-TTL FT232RL
Thông số kỹ thuật:
- Hỗ trợ 3.3V, 5V
- Chipset: FT232RL
- Nguồn USB có bảo vệ quá dòng, sử dụng cầu chì tự phục hồi 500mA
- Tích hợp LED báo giao tiếp thu phát RXD / TXD dễ dàng quan sát
- Kích thước: 13 x 17.5cm
- Giao tiếp: USB2.0
Sơ đồ ra chân
- GND (Power): Chân điện áp âm (0V)
- CTS (Input): Clear to Send, chân này không sử dụng, đã được nối 0V trên mạch
- 5V (Power): Chân nguồn dương
- TXD (Output): Truyền tín hiệu UART
- RXI (Input): Nhận tín hiệu UART
- DTR (Output): Data Terminal Ready, reset Arduino khi nạp chương trình
