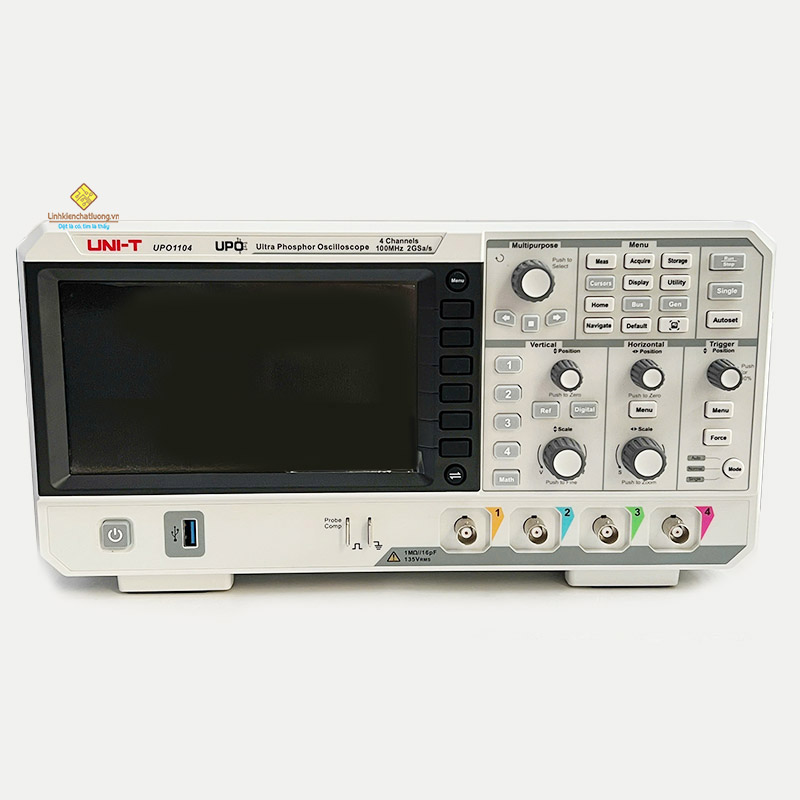

Máy hiện sóng số UNI-T UPO1104 (100MHz, 2 GSa/s, 4CH)
- Tra cứu thông tin bảo hành: baohanh.nhatminhESC.com tại đây.
- Xem sản phẩm tại website nhà sản xuất: UPO1104 tại đây.
- Xem sản phẩm tại website Uni-Trend VN: UPO1104 tại đây.
- Tải hướng dẫn sử dụng (tiếng Anh): English Manual tại đây.
- Tải phần mềm PC: Interface Software tại đây. Device Manager tại đây.
- Tải hướng dẫn sử dụng phần mềm: UPO1104 tại đây.
Giới thiệu về sản phẩm: Máy hiện sóng kỹ thuật số UPO1104 sử dụng công nghệ Ultra Phosphor 2.0 với các thông số lổi bật: 4 kênh tương tự, Băng thông 100MHz, độ sau bộ nhớ 56Mpts, tốc độ chụp dạng sóng 500,000wfms/s và tốc độ lấy mẫu thời gian thực cao tới 2GSa/s. UPO1104 hỗ trợ mô-đun DVM độc lập tích hợp vôn kế kỹ thuật số có thể cài đặt báo động giới hạn, có các chức năng kích hoạt và giải mã bus phong phú và hỗ trợ giải mã thời gian thực, Dạng sóng được ghi lại dưới dạng video có thể phát lại và quan sát trên phần mềm PC. Nó có thể được sử dụng rộng rãi trong thiết kế hệ thống nhúng, thiết bị đo đạc, điện tử tiêu dùng, điện tử ô tô, bảo trì tại chỗ, giáo dục và nhiều lĩnh vực khác.
| Thông số kỹ thuật |
UPO1104 |
| Băng thông |
100MHz |
| Số Kênh |
4 |
| Tần số (Hz) |
10 Hz, 100 Hz, 1 kHz, 10 kHz |
| Tỷ lệ lấy mẫu |
2 GSa/giây (kênh đơn), 1 GSa/giây (kênh đôi), 500 MSa/giây (bốn kênh) |
| Rise time |
≤3,5ns (1mV/div và 2mV/div là 2ns) |
| Độ chính xác theo thời gian |
±5 ppm |
| Khoảng thời gian cơ sở |
1 ns/div đến 1000 s/div |
| Độ sâu bộ nhớ |
56Mpts |
| Kiểu kích hoạt |
Tự động, Bình thường, Đơn |
| Tốc độ thu sóng |
500.000 wfms/giây |
| Tỷ lệ dọc (V/div) |
500 μV/div đến 20 V/div |
| Độ phân giải dọc |
8-bit |
| Đầu vào ghép nối |
DC, AC, GND |
| Chế độ cơ sở thời gian |
YT, XY (CH1-CH2, CH1-CH3, CH1-CH4, CH2-CH3, CH2-CH4, CH3-CH4), Cuộn |

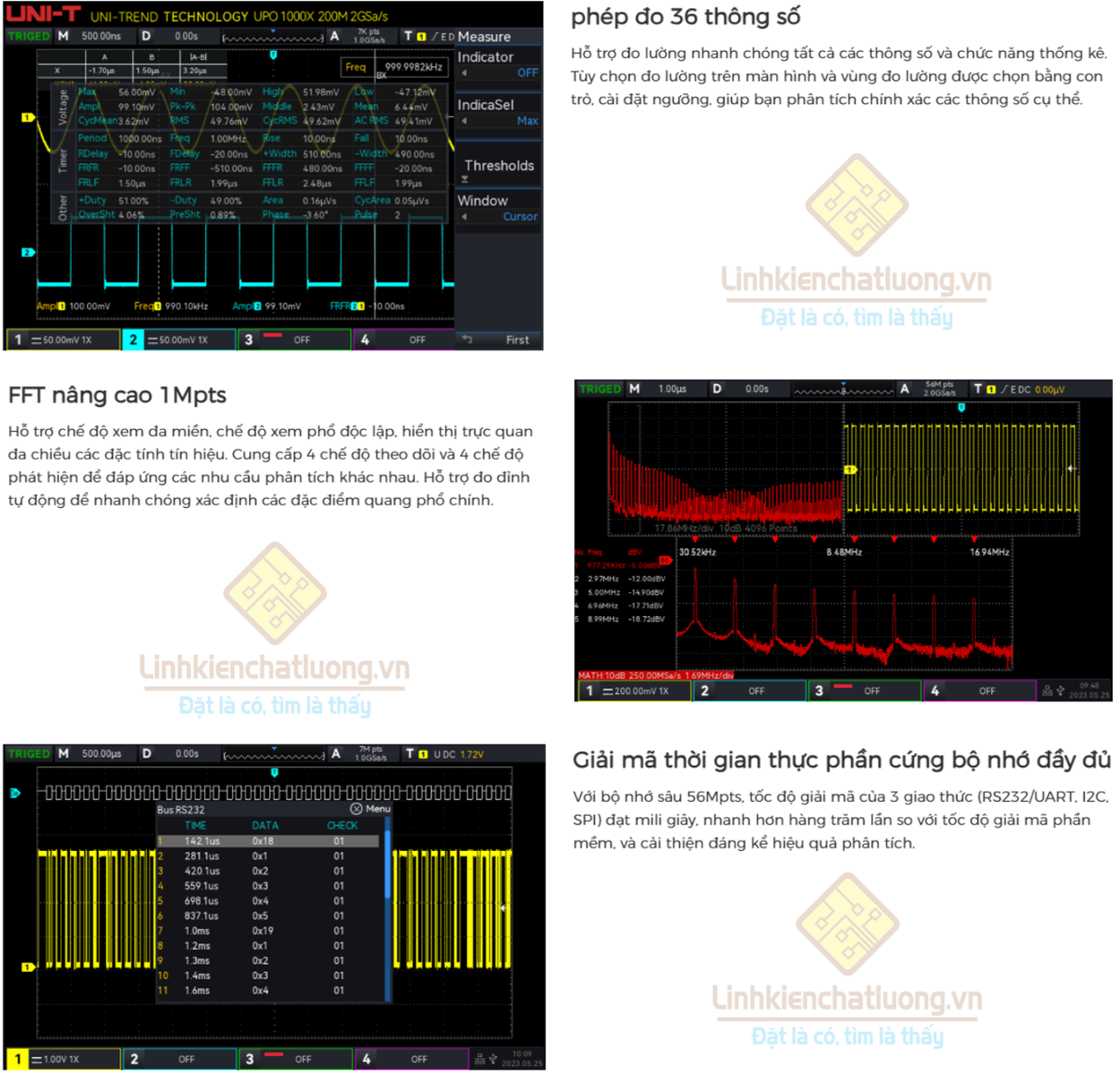

| Các phép toán |
A+B, AB, A×B, A/B, FFT, Các phép toán nâng cao có thể chỉnh sửa (Log, Exp, Sin, Cos, Tan, Sqrt), Logic |
| Đo lường tự động |
36 thông số |
| Số phép đo được hiển thị |
Hiển thị đồng thời 5 loại thông số đo lườn |
| Bộ đếm tần số |
Phần cứng 7 chữ số |
| Tính năng |
| Màn hình |
LCD TFT 7 inch, 800X480, 24-bit |
| Phần mềm |
Phần mềm máy tính (USB) |

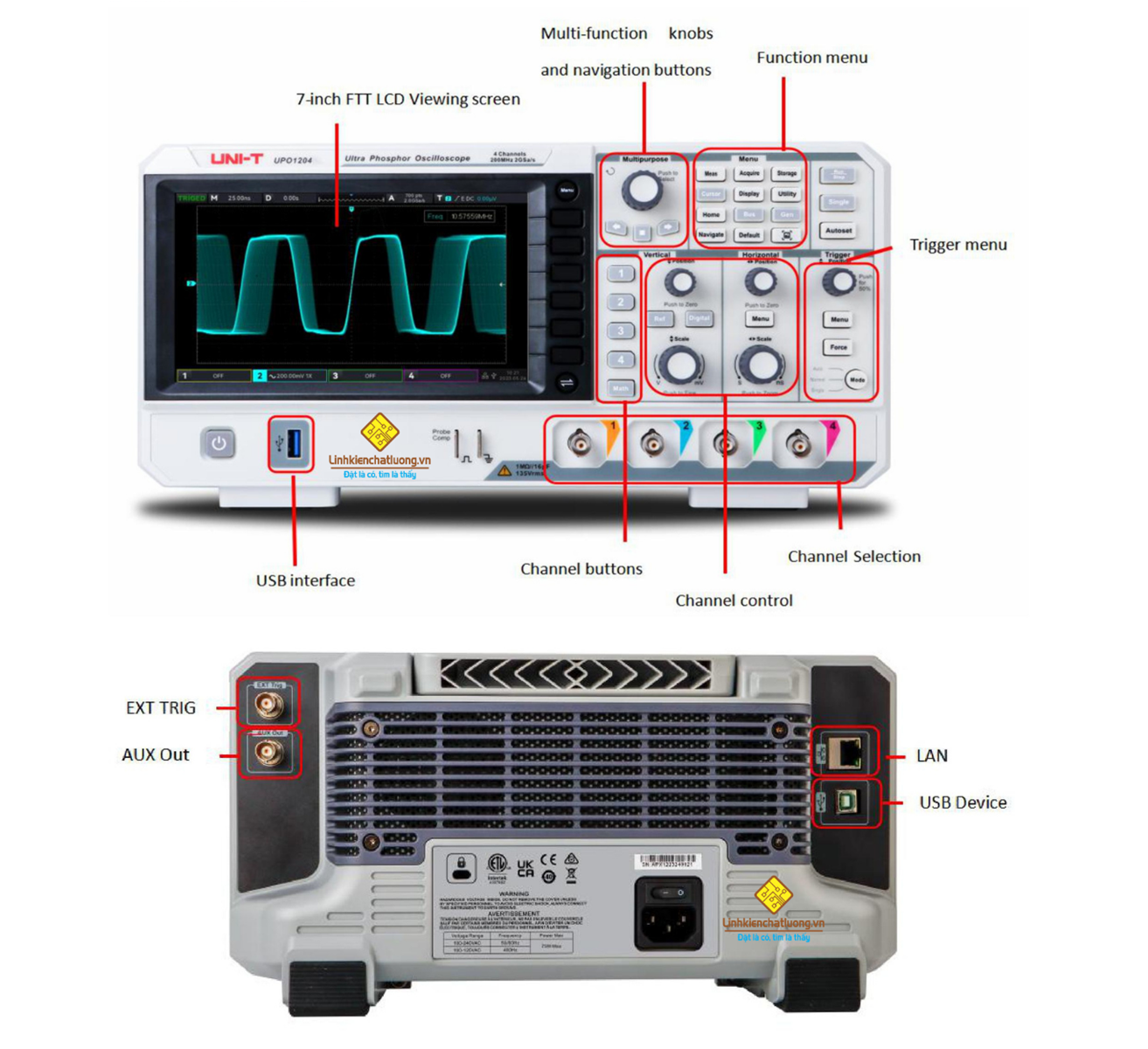

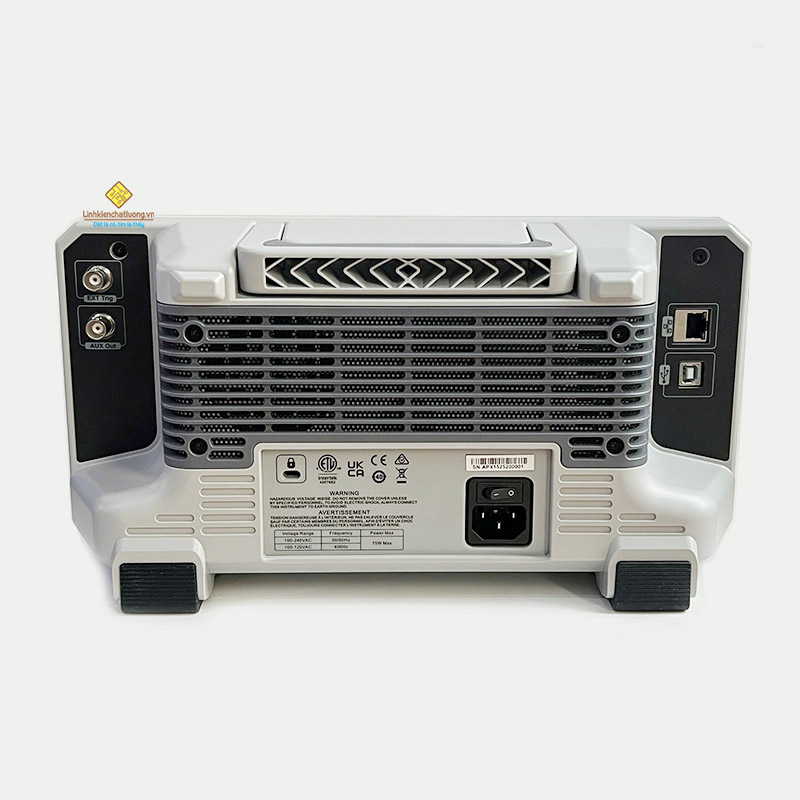

| Giao diện |
USB device, LAN, EXT TRIG, AUX Out |
| Trở kháng đầu vào |
(1 MΩ± 2%) || (16 pF± 2 pF) |
| Đặc điểm chung |
| Nguồn điện sử dụng |
100 đến 240 VAC, 50 Hz/60 Hz |
| Màu sắc sản phẩm |
Trắng, xám |
| Trọng lượng của sản phẩm |
2,45kg |
| Kích thước sản phẩm |
336mm X 170mm X 110mm |

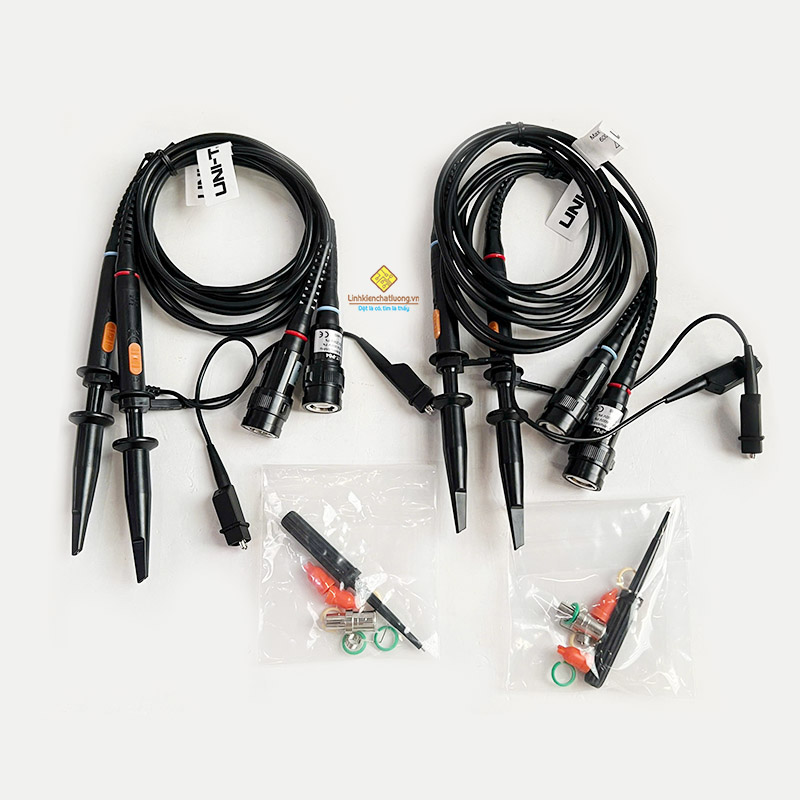

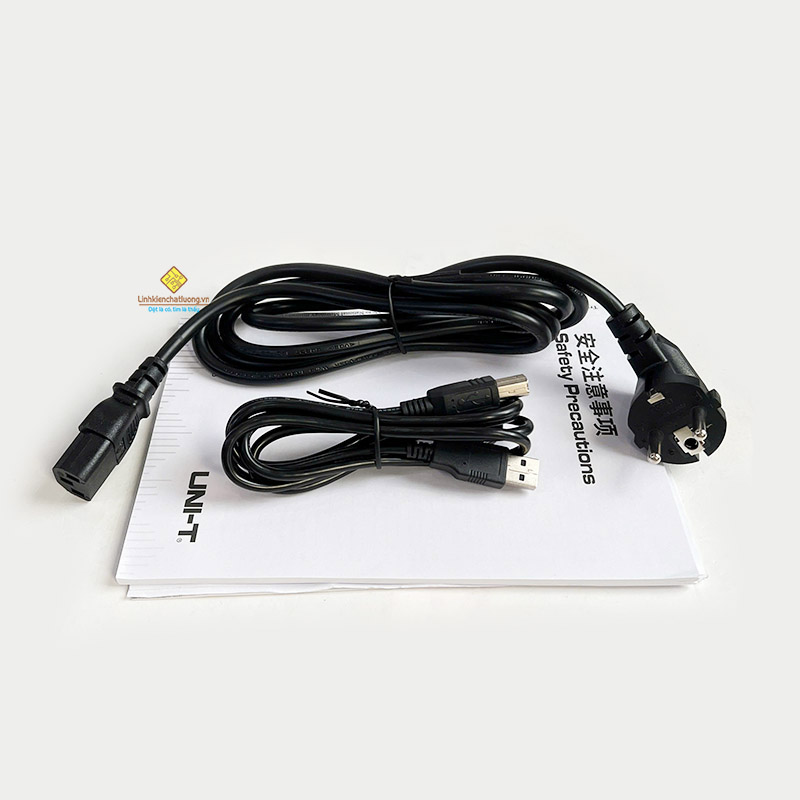

| Phụ kiện tiêu chuẩn |
Dây nguồn, cáp USB, que đo |
| Đóng gói riêng lẻ tiêu chuẩn |
Hộp, hướng dẫn sử dụng |
| Số lượng sản phẩm đóng gói theo thùng NSX |
1C |
