Máy kiểm tra dây cáp UNI-T UT682 (LAN, điện thoại, đồng trục, dây điện, dò dây)
Chứng nhận: CE, UKCA
- Tra cứu thông tin bảo hành: baohanh.nhatminhESC.com.
- Xem sản phẩm tại website nhà sản xuất: UT682 tại đây.
- Xem sản phẩm tại website Uni-Trend VN: UT682 tại đây.
- Tải hướng dẫn sử dụng (tiếng Anh): English Manual tại đây.

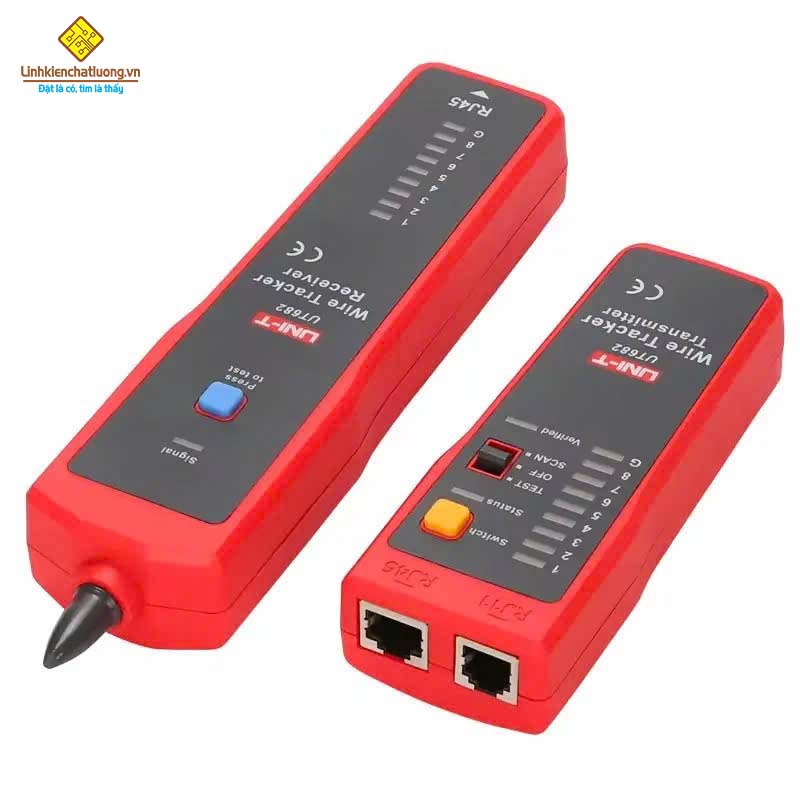

Giới thiệu về sản phẩm: Thiết bị theo dõi dây UT682 bao gồm một bộ phát và một bộ thu, có thể theo dõi cáp Ethernet, điện thoại, nguồn mà không cần mở lớp cách điện.
| Thông số kỹ thuật |
Phạm vi |
UT682 |
UT682D |
| Tính năng theo dõi dây |
Các loại dây |
Cáp LAN, đường dây điện thoại, cáp đồng trục, dây điện |
Đường dây điện thoại, dây xoắn đôi, dây điện |
| Đèn báo cường độ tín hiệu |
√ |
|
| Theo dõi dây điện tổng đài trực tiếp |
√ |
|
| Khoảng cách dò dây tủ điện |
≥100m |
|
| Khoảng cách theo dõi đường dây điện thoại |
≥3000m |
≥3000m |
| Khoảng cách theo dõi của cáp không được che chắn |
≥320m |
|
| Khoảng cách theo dõi của cáp được che chắn |
≥320m |
|
| Kiểm tra hở mạch và ngắn mạch |
√ |
|
Báo cực tính cho
đường dây điện thoại |
Chức năng DCV, phạm vi:
±(5V~52V) |
√ |
√ |
| Sự khác biệt giữa đường dây điện thoại và cáp LAN |
Sự khác biệt của Jack |
√ |
√ |
| Theo dõi dây bị hỏng |
√ |
|
| Điện áp đầu ra của máy phát |
≥12V đỉnh-đỉnh |
8V DC với pin mới |
| Chỉ báo pin yếu của máy phát |
6,6V±0,5V |
|
| Nguồn điện máy phát |
Pin 9V |
√ |
√ |
| Dòng điện làm việc tối đa của máy phát |
25mA |
|
| Giắc cắm tai nghe cho máy thu |
√ |
|
| Nguồn điện của máy thu |
Pin 9V |
√ |
√ |
| Dòng điện chờ tối đa của máy thu |
~10mA |
√ |
√ |
| Dòng điện hoạt động tối đa của máy thu |
<40mA (AC, RMS) |
√ |
√ |
| Căn chỉnh dây |
Đo trình tự dòng |
9 đèn LED (LED1~LED8, LED_G) |
√ |
|
| Tốc độ đo trình tự dòng |
Có thể lựa chọn nhanh và chậm |
√ |
|
| Cáp LAN: chỉ báo có vỏ bọc/ không có vỏ bọc |
√ |
|
Bảo vệ điện áp đầu vào máy phát |
|
52V một chiều |
60V một chiều |
| Môi trường hoạt động |
Nhiệt độ hoạt động: 0~40℃; Nhiệt độ lưu trữ: -10~50℃
Độ ẩm hoạt động: 20~75%RH; Độ ẩm lưu trữ: 10~90%RH; Độ cao: ≤2000m |
| Đặc điểm chung |
| Màu sản phẩm |
Đỏ và xám |
| Trọng lượng tịnh của sản phẩm |
UT682: Máy phát-125g, máy thu-153g; UT682D: Máy phát-150g, máy thu-130g |
| Kích thước sản phẩm |
UT682: Bộ phát - 125mm x 48mm x 28mm, bộ thu - 195mm x 48mm x 30mm
UT682D: Bộ phát - 74mm x 68mm x 28mm, bộ thu - 208mm x 47mm x 33mm |
| Phụ kiện tiêu chuẩn |
Pin 9V x 2, cáp RJ11 (UT682), cáp RJ45 (UT682), cáp RJ11 có kẹp cá sấu (UT682) |
| Đóng gói riêng lẻ tiêu chuẩn |
Vỉ (UT682), túi đựng (UT682), hộp quà tặng (UT682D), sách hướng dẫn tiếng Anh |
| Số lượng sản phẩm theo thùng NSX |
20C |
