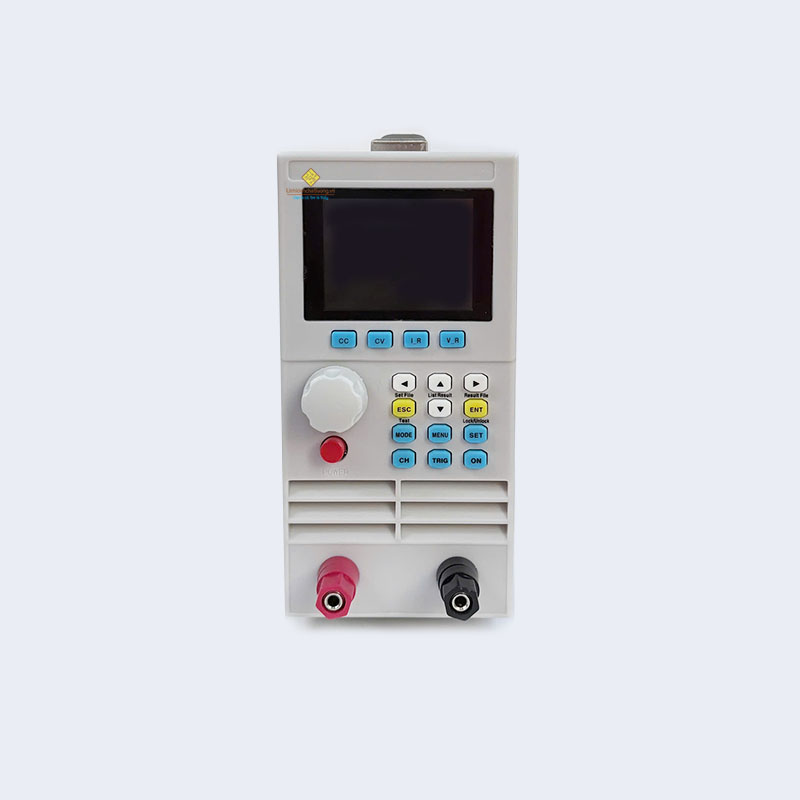

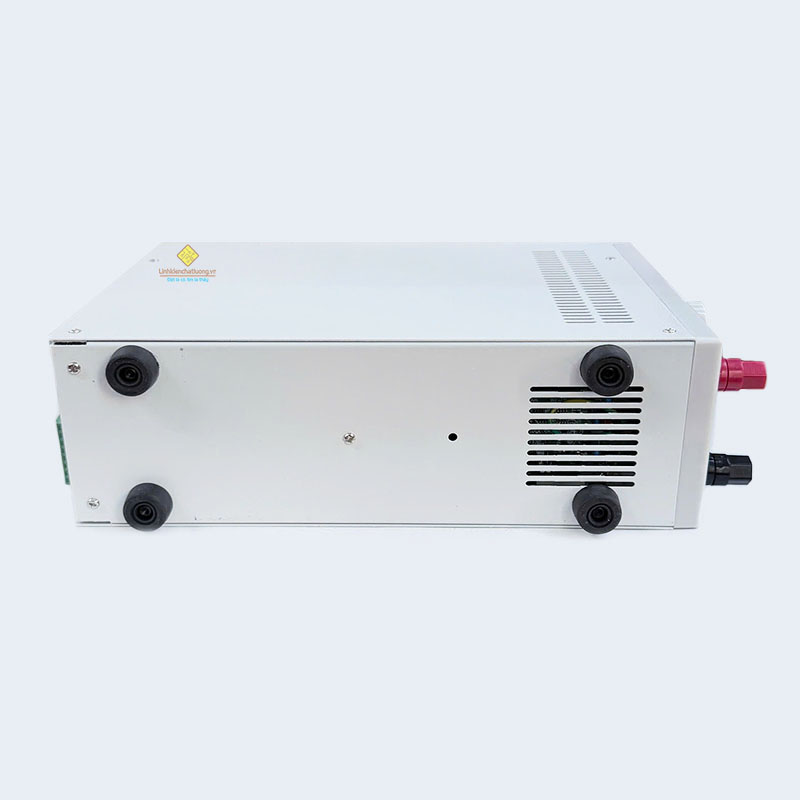

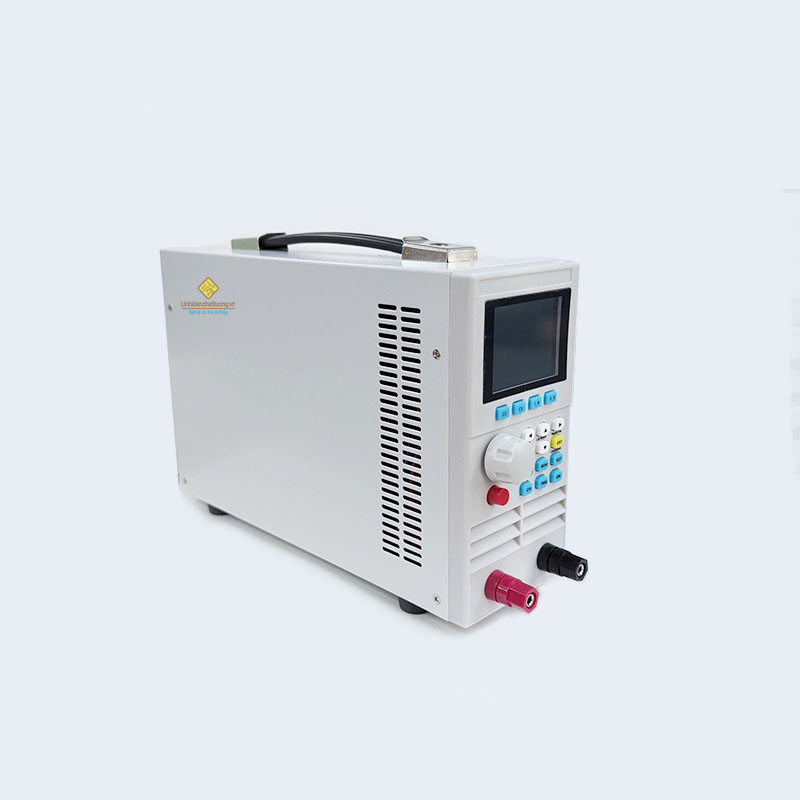

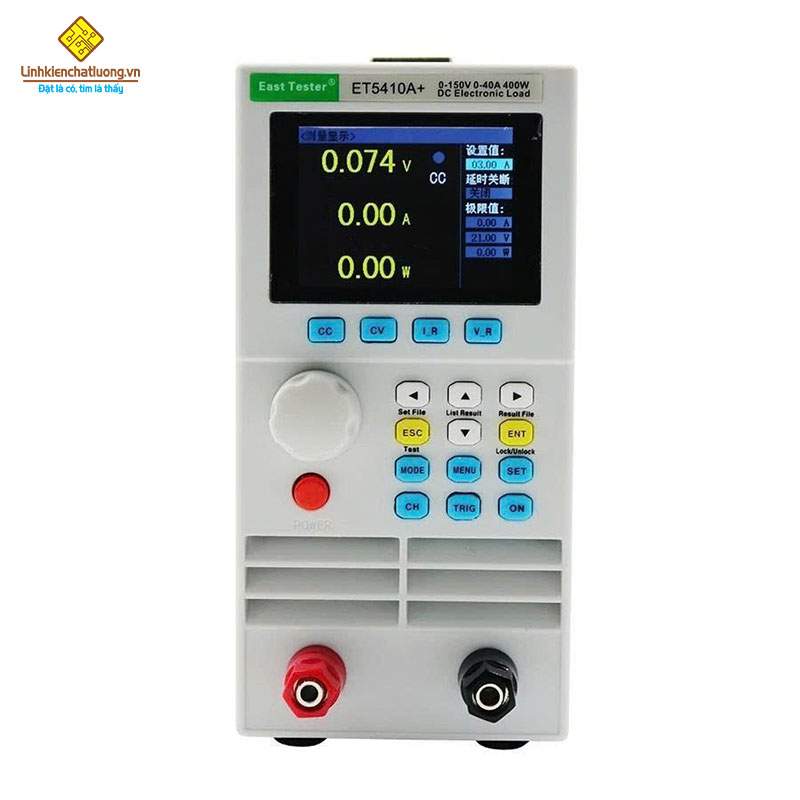

Tải giả điện tử DC EAST TESTER ET5410A+ (150V, 40A, 400W, 1CH)
1. Giới thiệu sản phẩm
Tải giả điện tử ET5410A+ là thiết bị chuyên dụng dùng để kiểm tra, thử nghiệm và đánh giá khả năng cấp nguồn của các bộ nguồn DC, driver LED, ắc quy và các thiết bị cấp điện khác. Máy hỗ trợ nhiều chế độ tải mô phỏng, giúp kiểm tra đặc tính hoạt động, công suất đầu ra và các chức năng bảo vệ của nguồn điện.

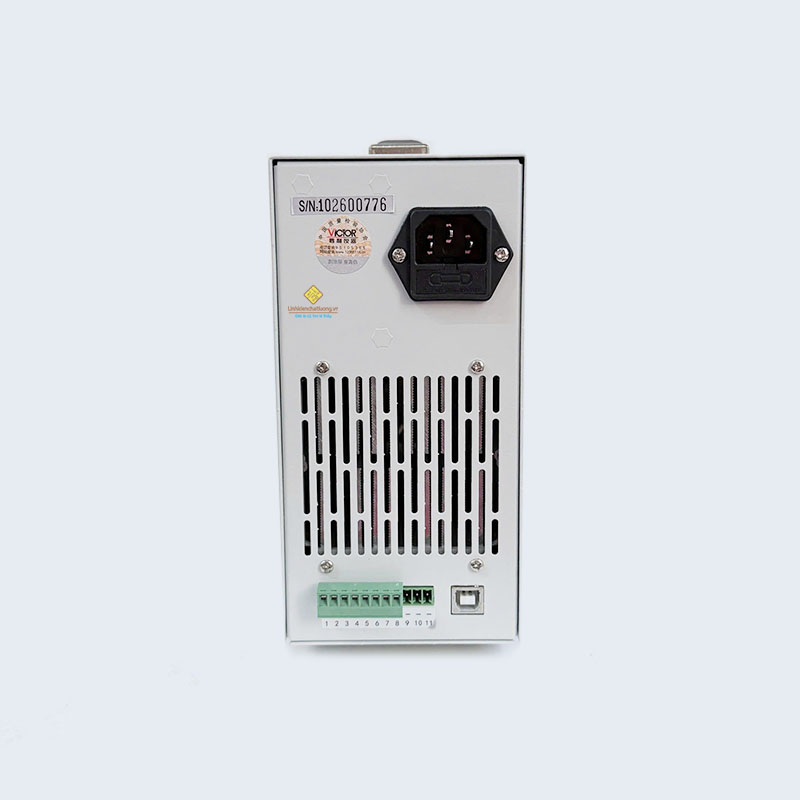

Thiết bị hỗ trợ giao tiếp với máy tính qua USB, RS232 hoặc RS485. Người dùng có thể lựa chọn phương thức giao tiếp trên màn hình cài đặt của máy và sử dụng phần mềm LabVIEW để điều khiển, giám sát khi đáp ứng yêu cầu tương thích.
2. Các chế độ tải mô phỏng
Máy có tổng cộng 13 chế độ tải mô phỏng, gồm 12 chế độ trong menu Mode và 1 chế độ bổ sung trong menu Setup.
Ngoài ra, máy có thêm 5 chế độ bảo vệ: Bảo vệ quá áp, quá dòng, quá công suất, quá nhiệt độ và chống ngược cực
-
CC – Dòng điện không đổi: Duy trì dòng điện tải theo giá trị cài đặt.
-
CV – Điện áp không đổi: Duy trì điện áp theo giá trị cài đặt trong phạm vi hoạt động của thiết bị.
-
CP – Công suất không đổi: Duy trì công suất tải theo giá trị cài đặt.
-
CR – Điện trở không đổi: Mô phỏng tải có giá trị điện trở cố định.
-
CC + CV – Dòng điện và điện áp không đổi: Kết hợp chế độ điều khiển dòng điện và điện áp.
-
CR + CV – Điện trở và điện áp không đổi: Kết hợp chế độ tải điện trở và giới hạn điện áp.
-
TRAN – Tải biến thiên theo chu kỳ: Thay đổi tải theo chu kỳ để kiểm tra khả năng đáp ứng của nguồn.
-
LIST – Tải theo danh sách chương trình: Thực hiện kiểm tra theo các mức tải và thời gian đã thiết lập.
-
SCAN – Quét kiểm tra nguồn: Kiểm tra nguồn trong một khoảng thời gian hoặc theo quy trình quét được cài đặt.
-
SHORT – Kiểm tra ngắn mạch: Mô phỏng tình trạng ngắn mạch để kiểm tra phản ứng và chức năng bảo vệ của nguồn.
-
BATTERY – Kiểm tra pin/ắc quy: Hỗ trợ kiểm tra đặc tính pin hoặc ắc quy.
-
LED – Kiểm tra LED và driver LED: Mô phỏng tải LED để kiểm tra hoạt động của driver LED.
-
Qualified Test – Kiểm tra theo tiêu chí cài đặt: Chế độ bổ sung trong menu Setup, dùng để đánh giá nguồn có đáp ứng các yêu cầu kiểm tra đã thiết lập hay không
