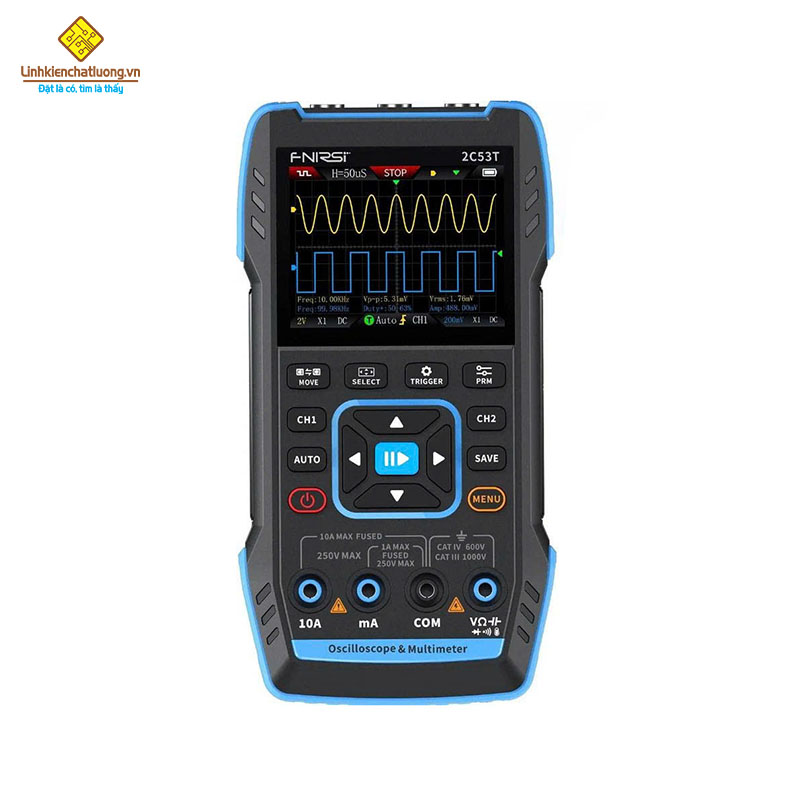

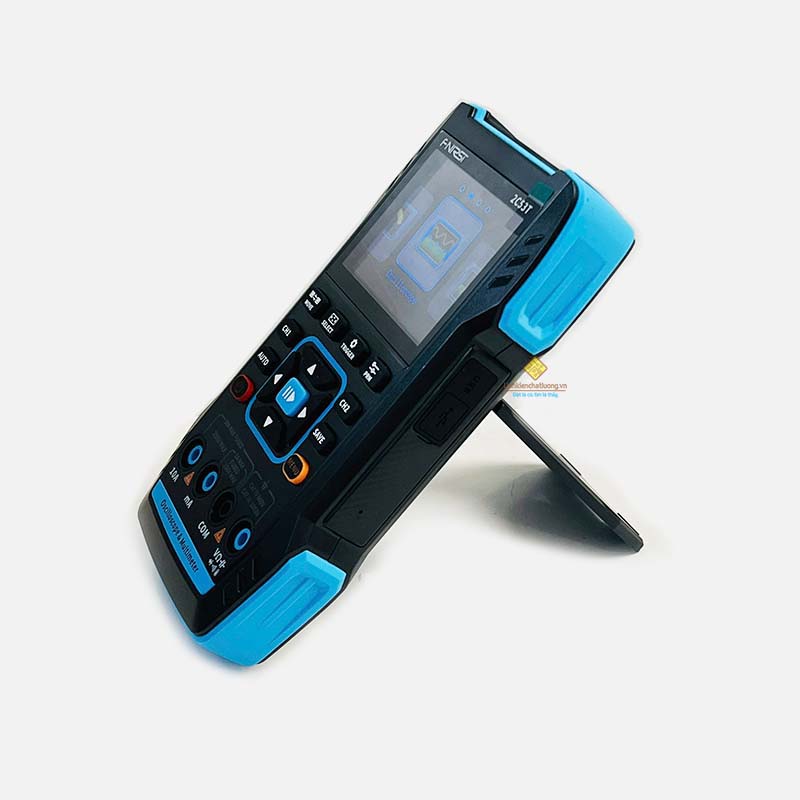

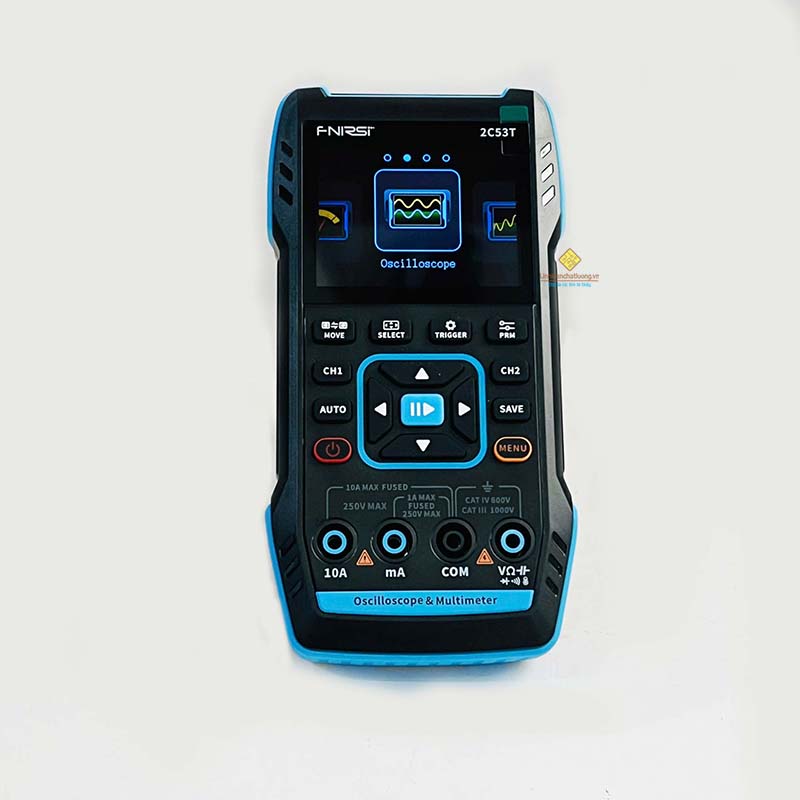

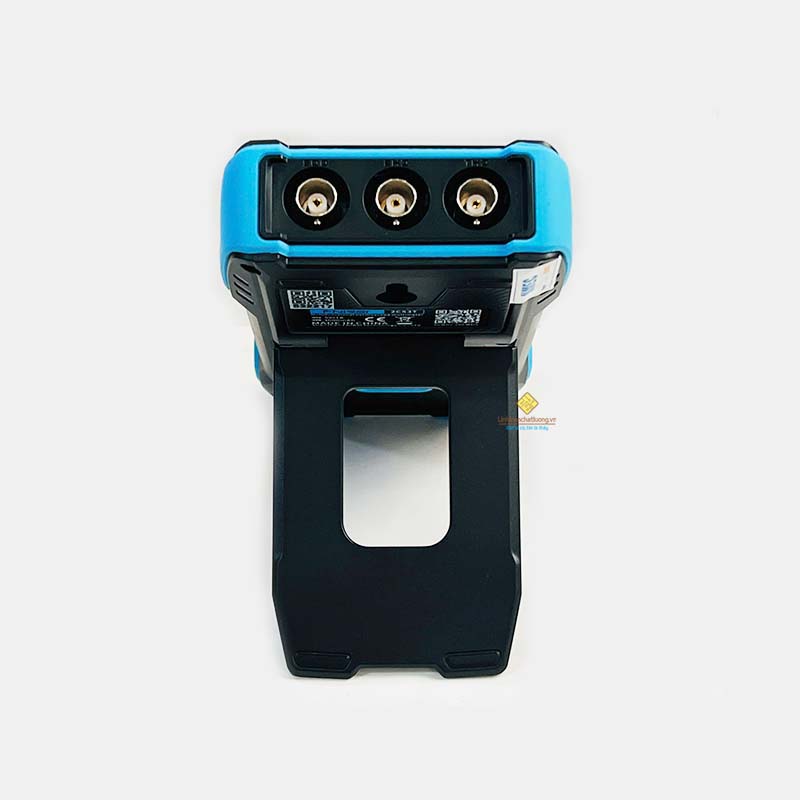

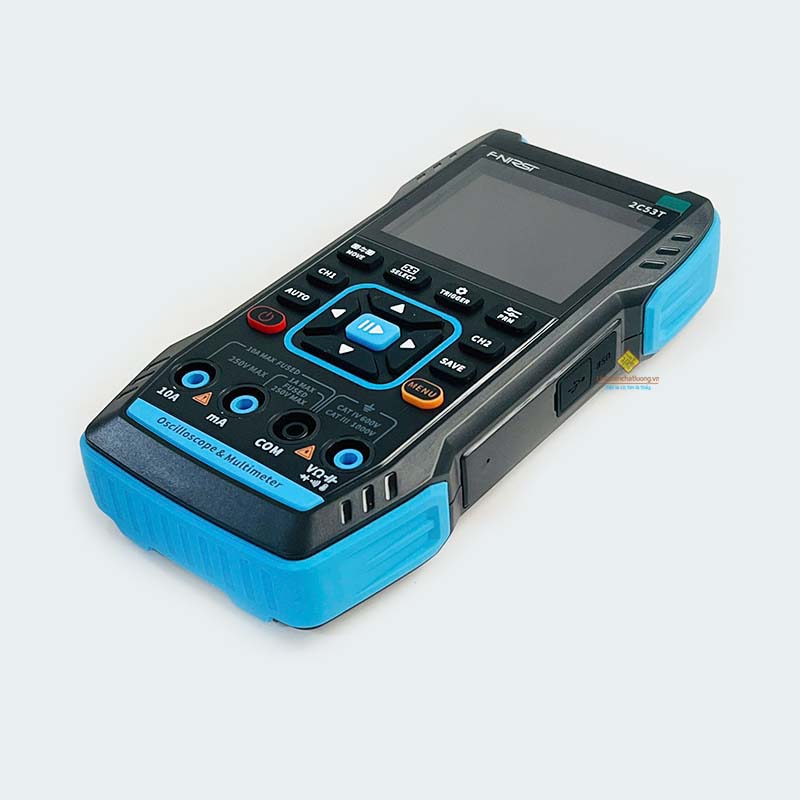

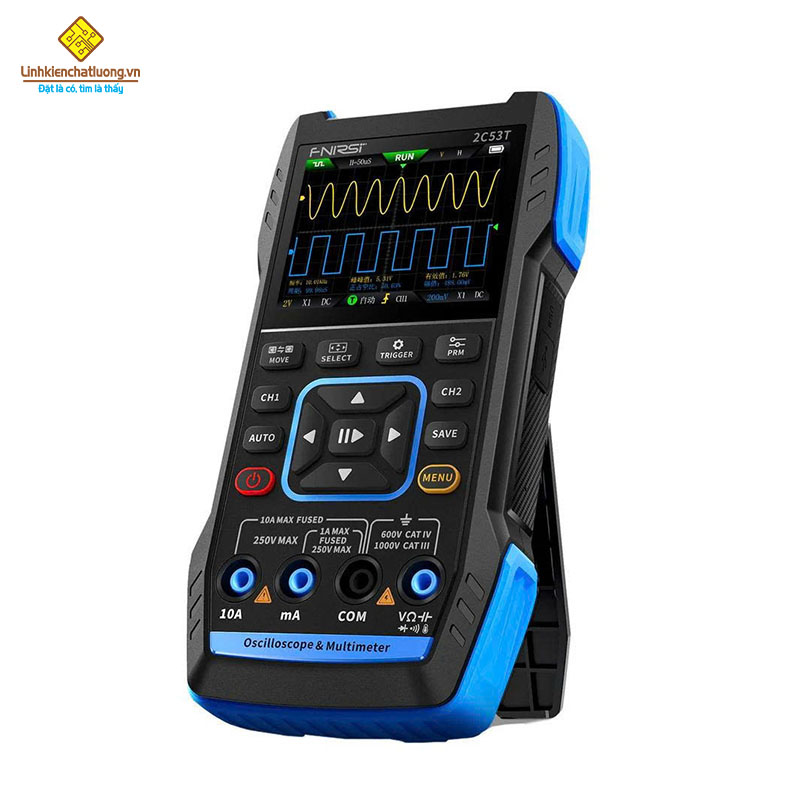

Máy hiện sóng đa năng FNIRSI 2C53T 3-in-1 50Mhz (hiện sóng, phát xung, đồng hồ vạn năng)
- Tra cứu thông tin bảo hành: baohanh.nhatminhESC.com.
- Xem sản phẩm tại website nhà sản xuất: 2C53T tại đây.
- Tải hướng dẫn sử dụng (tiếng Anh): English Manual tại đây.
- Tải phần mềm cho máy tính: Interface Software tại đây.
Giới thiệu về sản phẩm: FNIRSI-2C53T là một máy hiện sóng kỹ thuật số hai kênh, ba trong một, đa năng và rất thiết thực của FNIRSI, được thiết kế dành cho các chuyên gia trong lĩnh vực bảo trì và nghiên cứu. Thiết bị này kết hợp chức năng của máy hiện sóng , đồng hồ vạn năng và máy tạo tín hiệu . Máy hiện sóng sử dụng kiến trúc phần cứng FPGA + ARM + ADC , với tốc độ lấy mẫu 250 MS/s , băng thông analog 50 MHz và mô-đun bảo vệ điện áp cao tích hợp hỗ trợ đo điện áp đỉnh lên đến ±400 V. Nó cũng hỗ trợ ghi và hiển thị ảnh chụp màn hình dạng sóng để phân tích thứ cấp.

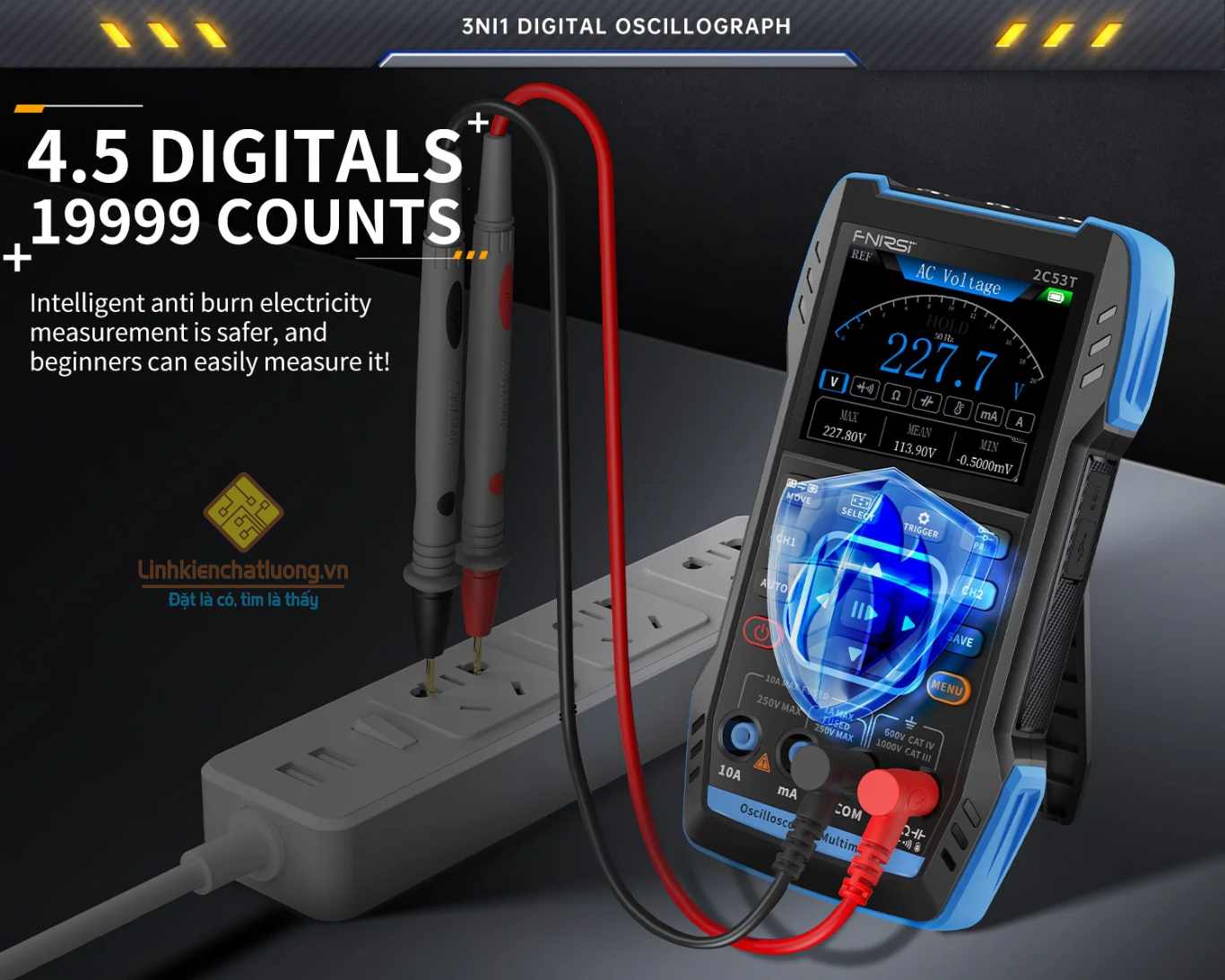

Chức năng đồng hồ vạn năng cung cấp 4,5 chữ số với 19.999 giá trị RMS thực , hỗ trợ đo điện áp và dòng điện AC/DC , cũng như đo điện dung, điện trở, diode và thông mạch , làm cho nó trở thành một thiết bị đa chức năng lý tưởng cho các kỹ thuật viên, nhà máy, trường học, người đam mê hoặc sử dụng tại nhà.
Máy tạo tín hiệu chức năng DDS tích hợp có thể tạo ra 13 loại tín hiệu chức năng , với tần số đầu ra tối đa 50 kHz và bước nhảy 1 Hz . Tần số đầu ra, biên độ và chu kỳ làm việc đều có thể điều chỉnh. Máy có màn hình LCD độ phân giải cao 2,8 inch 320*240 và pin lithium sạc tích hợp 3000 mAh với thời gian chờ lên đến 6 giờ . Kích thước nhỏ gọn mang lại cho người dùng nhiều chức năng mạnh mẽ và tiện lợi hơn cùng khả năng di động tuyệt vời.
| Thông số kỹ thuật |
2C53T |
| Chức năng hiện sóng |
| Số kênh |
2 kênh |
| Băng thông tương tự |
50M |
| Tốc độ lấy mẫu |
250 MS/s |
| Độ sâu lưu trữ |
1.000 |
| Trở kháng |
1 MΩ |
| Khoảng thời gian cơ sở |
10ns-20s
|
| Độ nhạy theo phương thẳng đứng |
10mV/div - 10V/div (x1) |
| Điện áp đo được tối đa |
±400V |
| Chế độ kích hoạt |
Tự động/ Thông thường/ Đơn |
| Loại kích hoạt |
Cạnh lên/ Cạnh xuống |
| Chế độ hiển thị |
YT/ Rolling/ XY |
| Phương pháp ghép nối |
CA/ CC |
| Độ lưu ảnh |
Tắt, 500 ms, 1 s, ∞ |

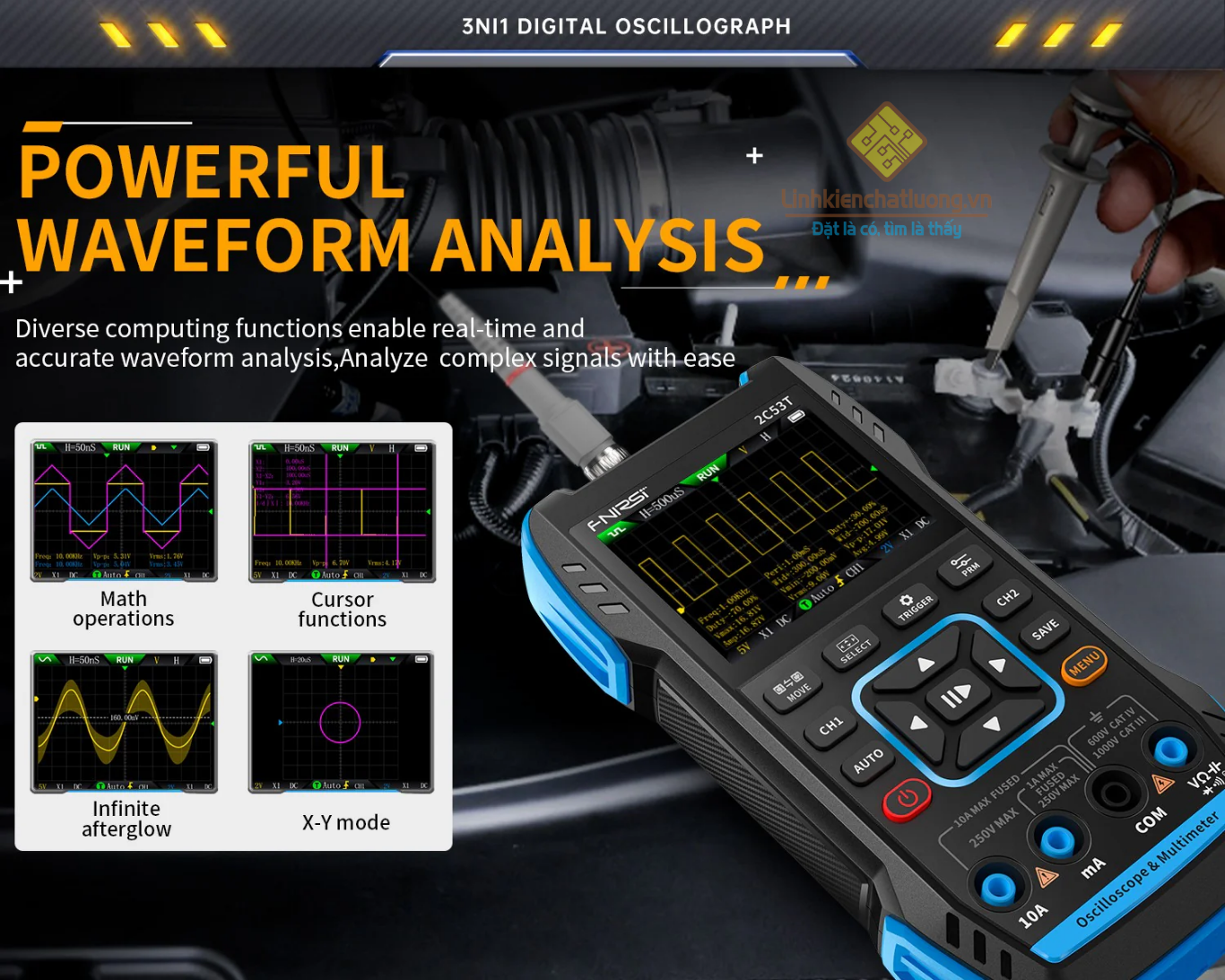

| Toán học |
8 phép toán cơ bản + FFT |
| Ảnh chụp màn hình dạng sóng |
√ |
| Xuất hình ảnh dạng sóng |
√ |
| Đo lường con trỏ |
√ |
| Ánh hào quang bất tận |
√ |
| Chức năng phát xung |
| 13 dạng sóng tín hiệu |
Sóng sin, sóng vuông, sóng răng cưa, sóng bán nguyệt, sóng toàn phần, sóng bậc thang dương, sóng bậc thang đảo ngược, tăng theo hàm mũ, giảm theo hàm mũ, DC, đa âm thanh, xung Sinker, sóng Lorentz |
| Tần số đầu ra |
0-50KHz |
| Biên độ đầu ra |
0-3V |
| Chu kỳ |
0-100% |
| Đồng hồ vạn năng |
|
Điện áp một chiều DC
|
1.9999V / 19.999V / 199.99V / 1000V |
| Điện áp xoay chiều AC |
1.9999V / 19.999V / 199.99V / 750.0V |
| Dòng điện một chiều DC |
19,999mA / 199,99mA / 1,9999A / 9,999A |
| Dòng điện xoay chiều AC |
19,999mA / 199,99mA / 1,9999A / 9,999A |
| Điện trở |
19,999MΩ / 1,9999MΩ / 199,99KΩ / 19,999KΩ
1,9999KΩ / 199,99Ω |
| Điện dung |
999,9uF / 99,99uF / 9,999uF / 999,9nF / 99,99nF / 9,999nF / 9,999mF / 99,99mF |
| Nhiệt độ |
-55~1300℃ (-67~2372℉) |
| Kiểm tra diode |
√ |
| Kiểm tra thông mạch |
√ |
| Thông số chung |
| Màn hình hiển thị |
Màn hình màu HD 2,8 inch |
| Nguồn sạc |
Cổng TYPE-C (5 V/1 A) |
| Pin tích hợp |
Pin lithium 3000mAh |
| Kích thước sản phẩm |
167*89*35mm |
| Trọng lượng sản phẩm |
300g (chưa bao gồm hộp và phụ kiện) |
Công ty TNHH Giải pháp Điện tử Nhật Minh là Nhà phân phối chính thức của hãng FNIRSI tại Việt Nam.
- Cam kết sản phẩm chính hãng 100%
- Đầy đủ hóa đơn VAT
- Bảo hành chính hãng 6 tháng, hỗ trợ bảo trì trọn đời sản phẩm
- Website nhà sản xuất: https://www.fnirsi.com
- Website nhà phân phối thương hiệu FNIRSI tại Việt Nam: linhkienchatluong.vn
