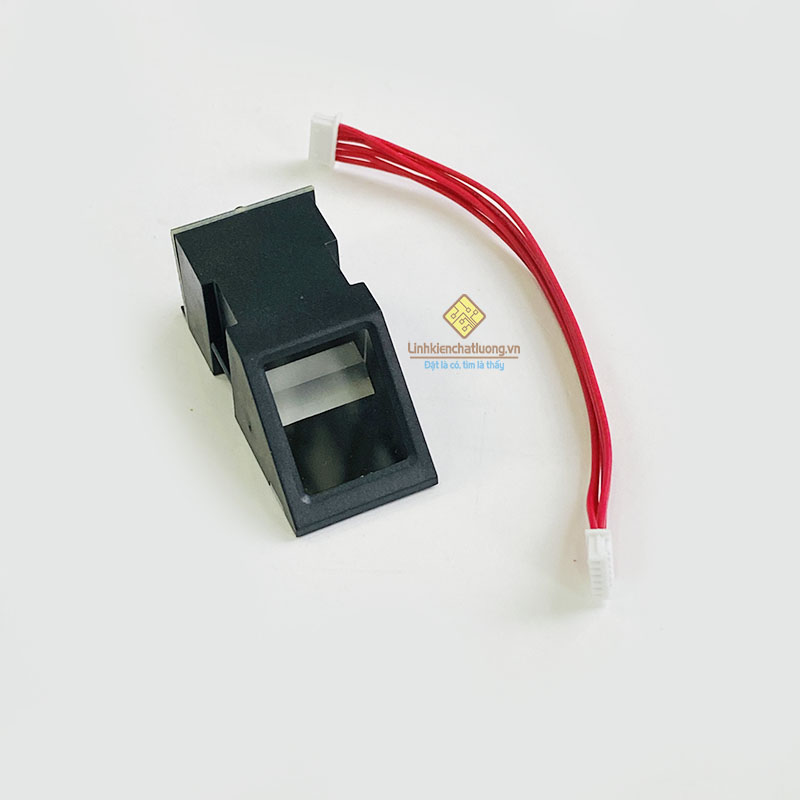

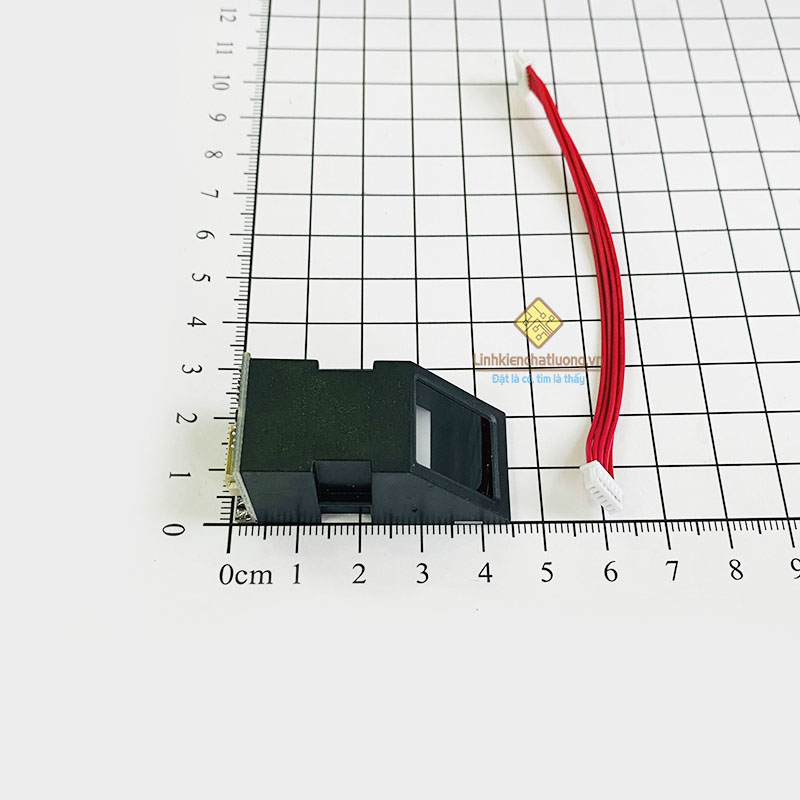

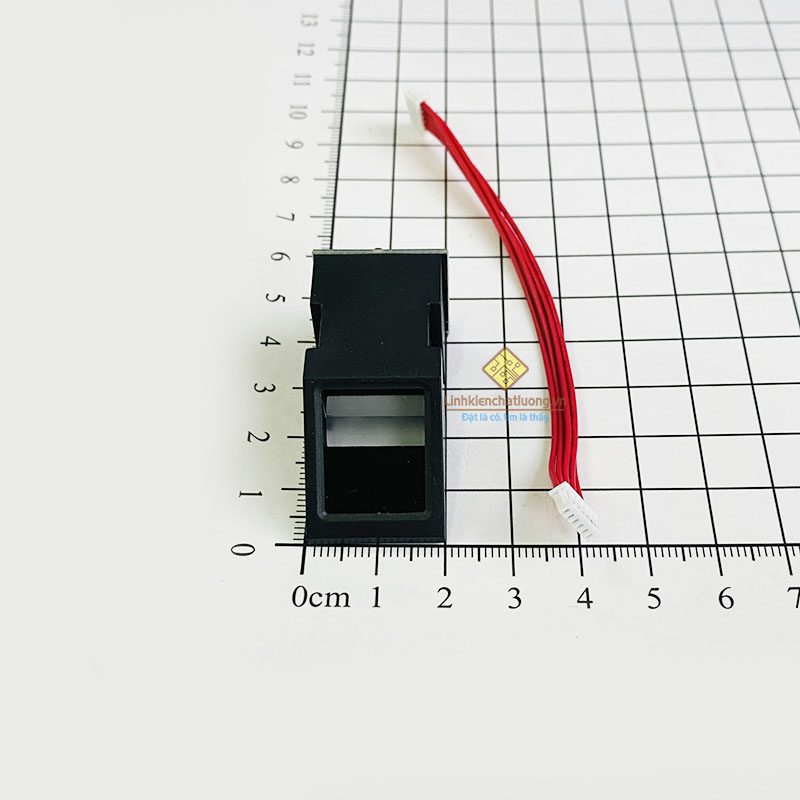

Module cảm biến vân tay AS608
Được sử dụng trong các ứng dụng bảo mật như khóa cửa, chống trộm,... Cảm biến cũng có mã tên gọi khác là DY50
Lưu ý: Cảm biến hoạt động ở điện áp 3.3V, bất kì trường hợp nào như cấp ngược nguồn, cấp nguồn quá 3.3V đều làm hỏng cảm biến
Serial1 hiện đang không hoạt động với cảm biến, cấu hình cơ bản là: Serial0 - Giao tiếp với PC, Serial2 - Giao tiếp với cảm biến
Thư viện sử dụng: Adafruit-Fingerprint-Sensor-Library
THÔNG SỐ KỸ THUẬT:
- Điện áp hoạt động: 3.3Vdc
- Điện áp IO: 3.3Vdc
- Dòng tiêu thụ: trung bình khoảng 40mA
- Chế độ giao tiếp: USB hoặc Serial (Chỉ có chế độ Serial được hàn jack cắm dây, 4 chân USB được cung cấp dưới dạng pad hàn dây)
- Thông số UART mặc định: 57600, 8, 1
- Kích thước ảnh chụp từ cảm biến: 256x288 pixel
- Bộ nhớ lưu trữ được khoảng 255 dấu vân tay (tùy thiết lập thư viện)
- Tốc độ nhận dạng dấu vân tay nhanh, độ tin cậy cao

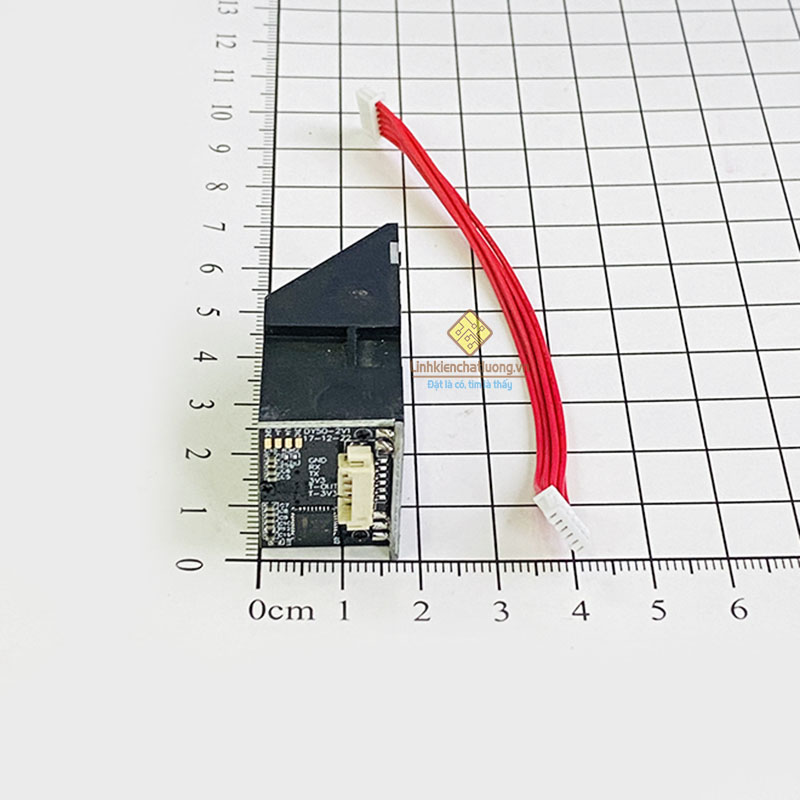

- Kết nối: Không cần sử dụng 2 chân T-OUT và T-3V3
GND - GND
RX - TX
TX - RX
3V3 - 3V3
