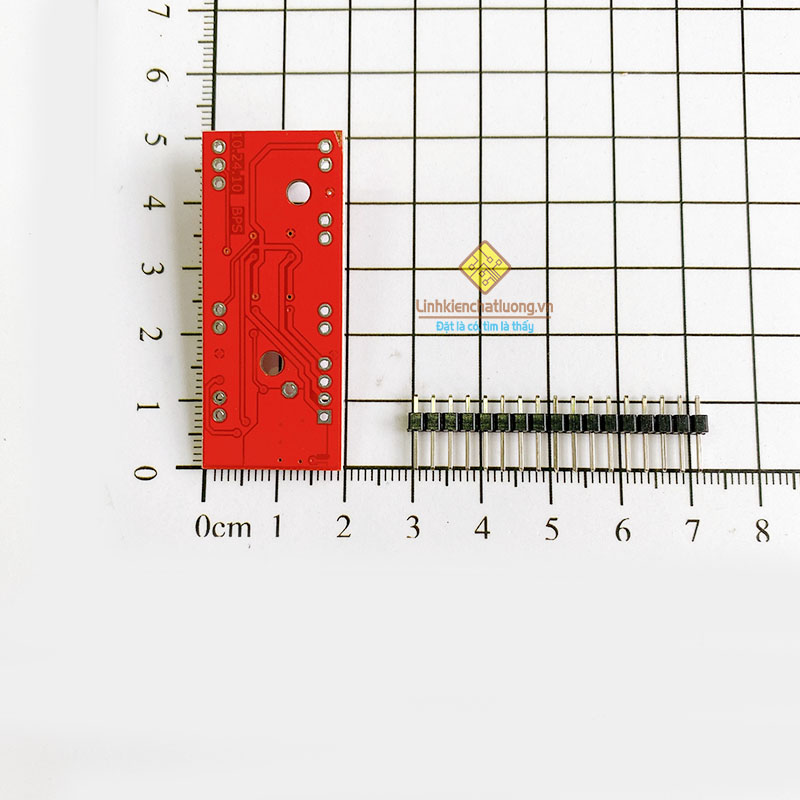

THÔNG SỐ - MÔ TẢ
- Hoàn toàn phù hợp với động cơ bước loại 4, 6, 8 dây
- Dòng tải có thể điều chỉnh được, từ 150mA đến 750mA trên một pha
- Điện áp: 6 ~ 30Vdc
- Có jump chọn mức logic 3V3 hoặc 5V
|
Pin
|
Chức năng
|
|
GND
|
Ground 0V
|
|
M+
|
Nguồn cấp cho động cơ, 6 ~ 30Vdc/2A
|
|
+5V
|
Nguồn cấp cho IC A3967 (khối logic)
Trên mạch có sẵn IC ổn áp nên để trống chân này khi sử dụng
|
|
SLP
|
HIGH: đưa IC vào trạng thái nghỉ, vô hiệu hoạt động của động cơ
LOW: IC hoạt động bình thường
|
|
ENABLE
|
HIGH: IC hoạt động bình thường
LOW: Vô hiệu tất cả đầu ra
|
|
PDF
|
Để trống chân này
|
|
RST
|
Reset lại IC khi ở mức cao
|
|
MS1/MS2
|
Chọn chế độ vi bước
|
|
STEP
|
Cấp xung (cạnh lên) để động cơ quay, mỗi xung tương đương với 1 bước/1 vi bước
|
|
DIR
|
Chọn chiều quay của động cơ
|
|
A (A+/A-)
|
Cuộn dây A/ Pha A
|
|
B (B+/B-)
|
Cuộn dây B/ Pha B
|
