Mạch LED trái tim dùng 8051
THÔNG TIN CHI TIẾT VỀ SẢN PHẨM

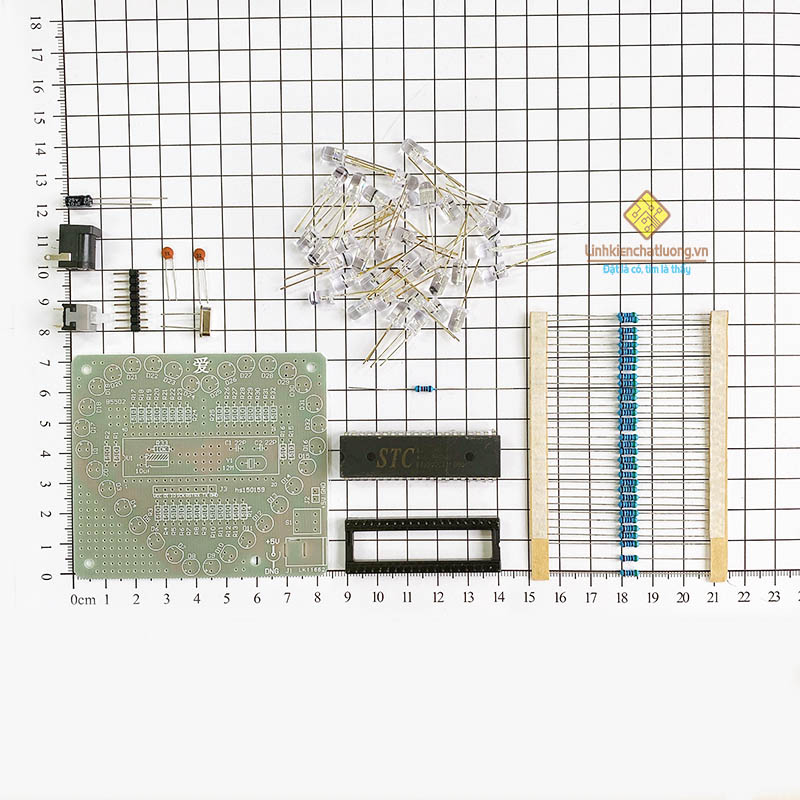

Gồm những linh kiện sau:
- 1 PCB LED Trái Tim 32 LED 88x78mm
- 32 Led đục 5ly
- 32 Điện trở 330R
- 1 Điện trở Reset 10K
- 2 Tụ Gốm 22pF
- 1 Thạch Anh 12Mhz
- 1 Tụ hóa 10uF 25V
- 1 Đế IC DIP 40pin
- 1 IC AT89S52 hoặc AT89C52 đã nạp code chương trình
- 1 Jack cắm nguồn DC 5.5x2.1mm
- 1 Nút Nhấn tự giữ 6 Chân
Hướng Dẫn Hàn Mạch

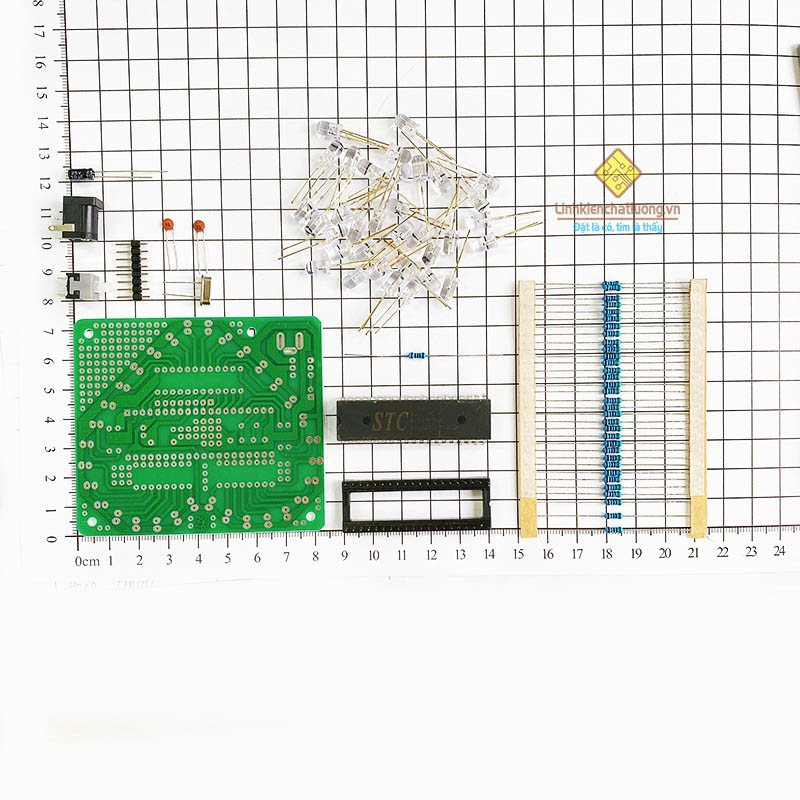

- Bước 1: Chuẩn bị linh kiện và PCB
- Bước 2: Hàn lần lượt
+ Khối 32 Điện trở 330R
+ Khối bên trong IC bao gồm: tụ điện hóa (gắn Đúng chiều), tụ gốm , thạch anh, trở reset 10K
+ Hàn Đế IC 40p
+ Hàn Jack DC và công tắc
- Bước 3: Cắt chân linh kiện
- Bước 4: Kiểm tra mạch xem có chạm chập mối hàn không, nếu có thì hàn lại
- Bước 5: Gắn IC đúng chiều, chiều khuyết là chân số 1, như hình
- Bước 6: Cấp nguồn 5VDC và thưởng thức thành quả
