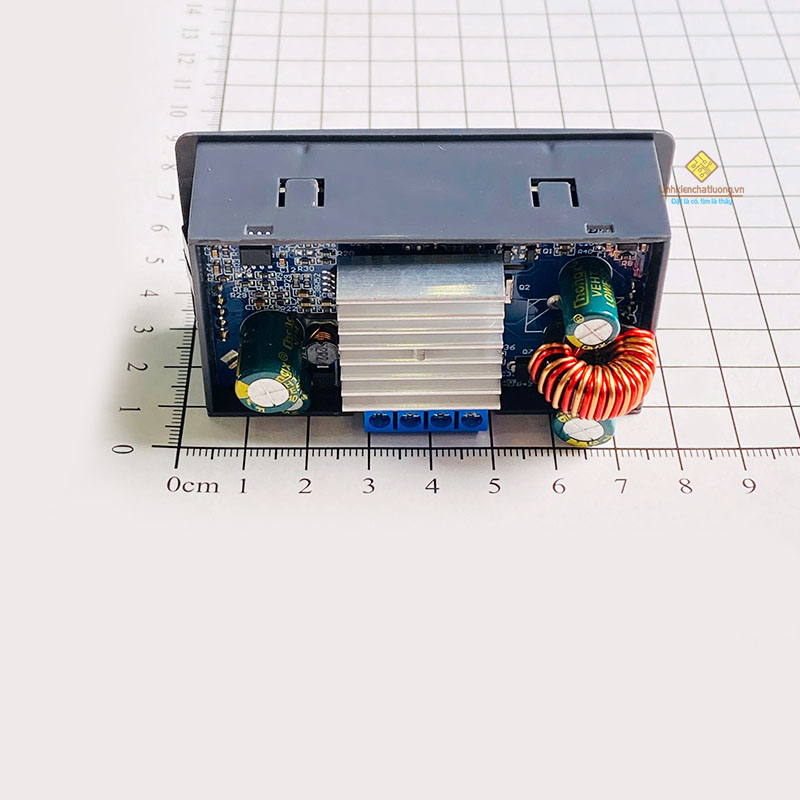

ZK-4KX Mạch điều chỉnh điện áp 4A Hiển Thị LCD
- Mạch Buck-Boost tự điều chỉnh điện áp ZK-4KX được thiết kế cho những ứng dụng cấp nguồn nghiệp dư hoặc sạc pin với chi phí rẻ và dễ dàng lắp đặt, vận hành. Điểm nổi bật là mạch có khả năng tự động điều chỉnh điện áp ở ngõ ra trong khoảng 0-30V không kể đến điện áp ngõ vào (trong khoảng 5-30V). Mạch cũng được tích hợp nhiều chế độ bảo vệ như chống ngược cực đầu vào, bảo vệ quá áp và thấp áp, bảo vệ quá dòng, quá công suất, chống quá nhiệt, bảo vệ quá dung lượng (dùng khi nạp pin) hoặc bảo vệ khi mạch chạy quá thời gian hoạt động đã cài trước.
- Đầu ra được thiết kế đi qua mạch lọc PI, thêm tụ hoá tần số cao làm giảm đáng kể xung nhiễu.
- Màn hình LCD âm bản, hiển thị được cùng lúc 2 thông số.
- Có đèn báo trạng thái đầu ra, trạng thái dòng điện cố định CC.
Thông số kỹ thuật:
- Điện áp đầu vào: 5.0 ~ 30Vdc
- Điện áp đầu ra: 0 ~ 30Vdc
- Dòng điện đầu ra: tối đa 4A
- Công suất đầu ra: tối đa 50W (lắp đầy đủ quạt tản nhiệt) hoặc 35W (không cần quạt tản nhiệt)
- Hiệu suất chuyển đổi: 88%
- Có khởi động mềm
Lưu ý:
- dòng điện đầu ra có liên quan trực tiếp đến công suất đầu ra theo định luật Omh.
Ví dụ: Lắp đầy đủ tản nhiệt và quạt, công suất tối đa 50W. Đặt điện áp đầu ra là 5V -> dòng điện đầu ra tối đa 4A do đã đạt ngưỡng cho phép dù công suất mới chỉ 20W.
Đặt điện áp đầu ra là 25V -> dòng điện đầu ra đạt tối đa 2A do công suất đã đạt ngưỡng 50W.
- Khi cấp điện mà chưa có tải, màn hình đã hiện giá trị dòng điện thì cần ấn giữ núm xoay để đưa giá trị dòng điện về 0. Thao tác này phải thực hiện lại mỗi khi mạch được cấp điện.
Hướng dẫn sử dụng:
1. Chuyển đổi giá trị hiển thị:
- Nhấn nút SW để chuyển đổi hiển thị các giá trị dòng điện (A) - công suất (W) – dung lượng (Ah) – thời gian (h)
- Nhấn giữ nút SW để chuyển đổi hiển thị màn hình điện áp giữa điện áp IN - điện áp OUT - nhiệt độ
2. Cài đặt điện áp đầu ra:
- Nhấn nút U/I để vào giao diện cài đặt, màn hình sẽ nháy tại vị trí số cần điều chỉnh, xoay chiết áp Encoder để điều chỉnh giá trị mong muốn, nhấn Encoder để chuyển vị trí số đang cài đặt
- Sau khi cài đặt xong, nhấn nút U/I 2 lần để trở về màn hình chính. Trong trường hợp không thao tác, mạch sẽ tự lưu giá trị và trở về màn hình chính sau 10 giây
3. Cài đặt dòng điện tối đa đầu ra:
- Nhấn nút U/I để vào giao diện cài đặt điện áp, sau đó nhấn U/I 1 lần nữa để vào giao diện cài đặt dòng điện, màn hình sẽ nháy tại vị trí số cần điều chỉnh, xoay chiết áp Encoder để điều chỉnh giá trị mong muốn, nhấn Encoder để chuyển vị trí số đang cài đặt
- Sau khi cài đặt xong, nhấn nút U/I để trở về màn hình chính. Trong trường hợp không thao tác, mạch sẽ tự lưu giá trị và trở về màn hình chính sau 10 giây
4. Cài đặt trạng thái khởi động mặc định khi mở nguồn:
- Nhấn giữ nút U/I để vào giao diện cài đặt tham số, tại đây có thể thấy giá trị hiển thị là "OPEN OFF" hoặc "OPEN ON". Với giá trị "OPEN OFF" khi mở nguồn thì ngõ ra luôn ngắt và không thể thao tác cho phép điện áp ngõ ra. Để trở về bình thường, cần lặp lại thao tác và chọn "OPEN ON".
- Nhấn giữ nút chiết áp Encoder để chuyển đổi giữa các giá trị "OPEN OFF" hoặc "OPEN ON". Nhấn giữ nút U/I để trở về màn hình chính.
5. Cài đặt các tham số bảo vệ khác:
- Nhấn giữ nút U/I để vào giao diện cài đặt tham số, nhấn nút SW cho đến khi hiển thị giá trị bạn cần cài đặt, các ký hiệu được mô tả như sau:
+ LUP: ngưỡng bảo vệ điện áp thấp
+ OUP: ngưỡng bảo vệ quá áp
+ OCP: ngưỡng bảo vệ quá dòng
+ OPP: ngưỡng bảo vệ quá công suất
+ OAP: ngưỡng bảo vệ quá dung lượng
+ OHP: ngưỡng bảo vệ quá thời gian
+ OTP: ngưỡng bảo vệ quá nhiệt độ
- Nhấn vào nút chiết áp Encoder để chuyển Bit số đang cài đặt, nhấn giữ nút chiết áp Encoder để bật hoặc tắt chế độ (chỉ có chế độ bảo vệ quá thời gian và bảo vệ quá dung lượng mới bật/tắt được, còn các chế độ còn lại mặc định luôn bật).
- Xoay chiết áp Encoder để điều chỉnh giá trị mong muốn.
- Sau khi cài đặt xong, nhấn giữ nút U/I để trở lại màn hình chính.
6. Hiệu chuẩn điện áp ngõ ra: (khi hiệu chuẩn cần sử dụng đồng hồ vạn năng đo điện áp)
- Nhấn nút U/I để vào chế độ cài đặt bình thường, nhấn nút SW cho đến khi hiển thị giá trị CAL:
+ Hiệu chuẩn điện áp đầu vào có ký hiệu: CAL + IN + V (không sử dụng)
+ Hiệu chuẩn điện áp đầu ra có ký hiệu: CAL + OUT + V
+ Hiệu dòng điện đầu ra có ký hiệu: CAL + OUT + A (không sử dụng)
- Xoay chiết áp Encoder để điều chỉnh giá trị mong muốn
- Sau khi hoàn tất điều chỉnh, nhấn giữ nút chiết áp Encoder để xác nhận và lưu lại tham số đã cài đặt, lúc này số sẽ không nháy nữa. Trong trường hợp số còn nháy nghĩa là giá trị chưa được lưu, cần thực hiện lại các thao tác ở trên.
- Nhấn giữ nút U/I để trở về màn hình chính.
