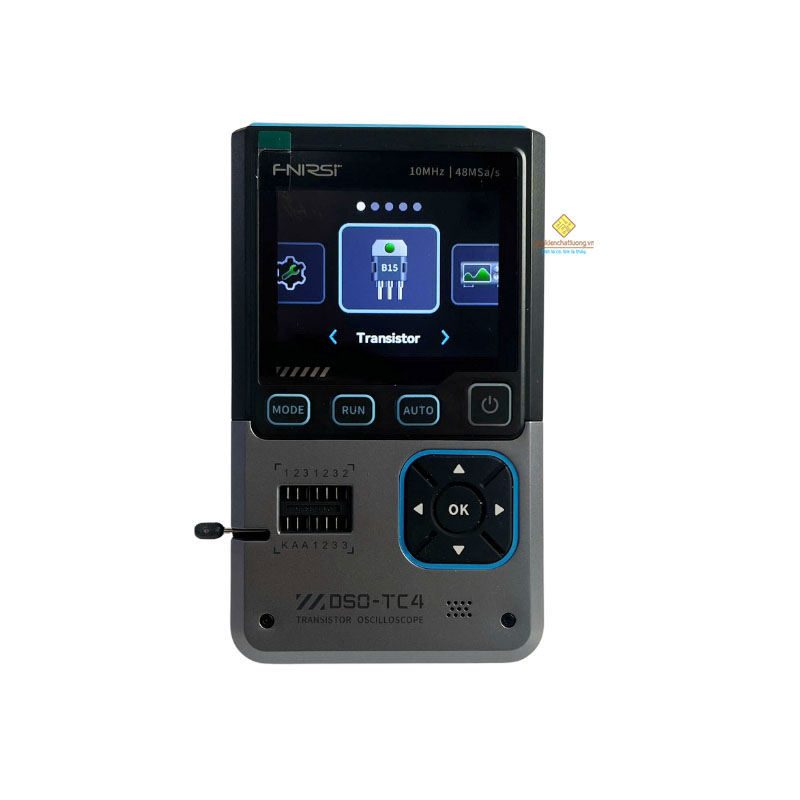

Máy hiện sóng đa năng FNIRSI DSO-TC4 3-in-1 10Mhz (hiện sóng, phát xung, đo Transistor)
- Tra cứu thông tin bảo hành: baohanh.nhatminhESC.com.
- Xem sản phẩm tại website nhà sản xuất: DSO-TC4 tại đây.
- Tải hướng dẫn sử dụng (tiếng Anh): English Manual tại đây.
- Cập nhật Firmware: DSO-TC4 tại đây.
Giới thiệu về sản phẩm: FNIRSI DSO-TC4 là một thiết bị đo đa năng nhỏ gọn, kết hợp chức năng hiện sóng với băng thông 500kHz và tốc độ lấy mẫu 10MS/s, máy kiểm tra linh kiện bán dẫn tự động nhận dạng và đo các loại linh kiện như BJT, FET, Diode, Thyristor, và một máy phát tín hiệu đơn giản. Nó được thiết kế với màn hình màu 2.4 inch TFT, dễ sử dụng cho cả người mới bắt đầu và các kỹ thuật viên điện tử cần một công cụ chẩn đoán nhanh chóng và tiện lợi.
Bảng thông số kỹ thuật
| Chức năng hiện sóng |
| Tốc độ lấy mẫu thời gian thực |
48MSa/giây |
| Băng thông tương tự |
10MHz |
| Trở kháng đầu vào |
1MΩ |
| Chế độ ghép nối |
AC/DC |
| Phạm vi điện áp thử nghiệm |
Đầu dò 1:1: 80Vpp (+40V)
Đầu dò 10:1: 800Vpp (+400V) |
| Độ nhạy theo chiều dọc |
10mV/div~10V/div (phạm vi X1) |
| Phạm vi cơ sở thời gian |
50ns~20 giây |
| Chế độ kích hoạt |
Tự động/Bình thường/Đơn |
| Loại kích hoạt |
Cạnh tăng, cạnh giảm |
| Mức kích hoạt |
Có thể điều chỉnh bằng chỉ dẫn |
| Đóng băng dạng sóng |
Có (chức năng GIỮ) |
| Đo lường tự động |
Tối đa, Tối thiểu, Trung bình, RMS, Vpp, Tần số, Chu kỳ, Chu kỳ nhiệm vụ |
Chức năng phát xung
|
| Dạng sóng đầu ra |
Hỗ trợ 13 đầu ra dạng sóng |
| Tần số dạng sóng |
0-50KHz |
| Chu kỳ hoạt động của sóng vuông |
0-100% |
| Biên độ dạng sóng |
0,1V-3,0V |
| Chức năng kiểm tra linh kiện |
| Transistor |
Hệ số khuếch đại "hfe"; Điện áp cực gốc-cực phát "Ube", Ic/Ie, Dòng rò ngược cực thu-cực phát "Iceo", Ices, Độ giảm điện áp thuận của điốt bảo vệ "Uf" |
| Diode |
Sụt áp thuận <5V (Sụt áp thuận, Điện dung tiếp giáp, Dòng rò ngược) |
| Diode zener |
Điện áp đánh thủng ngược 0,01~32V
(Khu vực thử nghiệm KAA) |
| Transistor hiệu ứng trường (FET) |
- JFET: Điện dung cổng "Cg", Dòng điện thoát Id dưới "Vgs", Độ sụt điện áp thuận của Điốt bảo vệ "Uf"
- IGBT: Dòng điện thoát Id dưới Vgs, Độ sụt điện áp thuận của Điốt bảo vệ Uf
- MIOSTET: Điện áp ngưỡng "Vt", Điện dung cổng "Cg", Điện trở nguồn thoát "Rds", Độ sụt điện áp thuận của Điốt bảo vệ "Uf"
|
| SCR đơn hướng |
Điện áp kích hoạt <5V, mức cổng (điện áp cổng) |
| SCR hai chiều |
Dòng điện kích hoạt <6mA (điện áp cổng) |
| Tụ điện |
25pF~100mF, giá trị điện dung, hệ số tổn thất "Vloss" |
| Điện trở |
0,01Ω~50MΩ |
| Cuộn cảm |
10μH~1000μH, điện trở liên tục |
| DS18B20 |
Cảm biến nhiệt độ, chân: GND, DQ, VDD |
| DHT11 |
Cảm biến nhiệt độ và độ ẩm, chân: VDD, DATA, GND |
| Thông số chung |
| Màn hình |
Màn hình màu TFT 2,8 inch |
| Đèn nền |
Độ sáng có thể điều chỉnh
|
| Giao diện |
USB TYPE C（5V/1A） |
| Nguồn điện sử dụng |
3,7V/1500mAh |
| Kích thước sản |
≈90x142x27,5mm |
| Trọng lượng sản phẩm |
≈186g |
