THÔNG SỐ KỸ THUẬT
- Điện áp hoạt động: 4.5 ~ 12Vdc
- 2 chế độ hoạt động:
+ (L) không lặp lại kích hoạt
+ (H) lặp lại kích hoạt.
- Thời gian trễ: điều chỉnh trong khoảng 0.5 ~ 200s.
- Kích thước PCB:32mmx24mm
- Góc quét <110 độ.
- Sử dụng cảm biến: 500BP
- Khoảng cách phát hiện: 2 ~ 4.5m
TÍNH NĂNG
- Khi có người vào phạm vi cảm ứng.
- OUT: 1.5-3.3V. Không phát hiện ở 0V

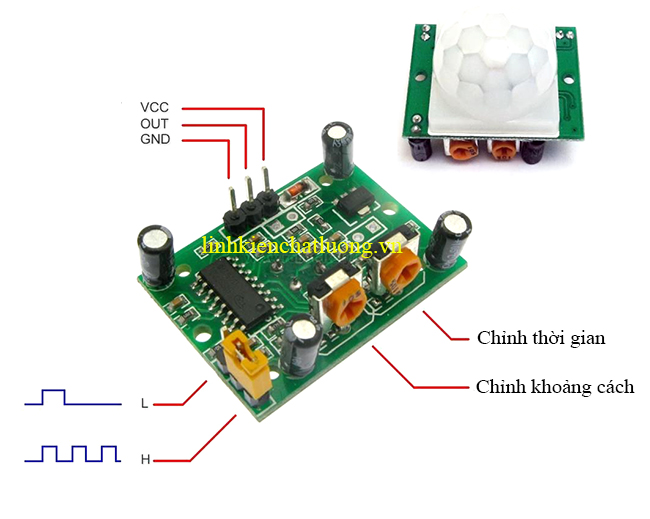

2. Thiết lập 2 chế độ kích hoạt:
- L không có thể được lặp đi lặp lại.
- H có thể được lặp đi lặp lại.
- Bạn chọn chế độ bằng việc cắm Jump Chốt
a. Không thể lặp lại kích hoạt: Module tự động đưa về mức thấp khi hết thời gian trễ.
b. Lặp lại kích hoạt: Module luôn giữ ở mức cao cho đến khi không còn người chuyển động.
3. Thiết lập thời gian: Module hoạt động ổn định khi cài đặt thời gian >5s
HƯỚNG DẪN SỬ DỤNG
a. Cài đặt:
- Khi khởi tạo, Module cần thời gian khởi tạo khoảng 1 ~ 2 phút. Trong thời gian này, module tạo ra điện áp cao từ 1-3 lần sau đó vào chế độ chờ.
- Điện áp ra 1.5-3.3V, nếu sử dụng I/O 4.5-5.5V bạn nên lắp thêm BJT
b. Địa điểm sử dụng:
- Nên cố gắng tránh ánh sáng trực tiếp và nguồn nhiễu gần với bề mặt lăng kính của các mô-đun, để tránh đưa ra tín hiệu nhiễu, tránh sử dụng môi trường nhiều gió
