Máy hiện sóng số UNI-T UPO1054 (50MHz, 2 GSa/s, 4CH)
Máy hiện sóng số UNI-T UPO1054 là dòng Oscilloscope thế hệ mới mang lại trải nghiệm đo lường mượt mà và chính xác. Với băng thông 50MHz và khả năng lấy mẫu lên tới 2 GSa/s, UPO1054 là lựa chọn lý tưởng cho các nhu cầu sửa chữa điện tử dân dụng, kiểm tra mạch vi điều khiển, đào tạo nghề và các ứng dụng DIY. Thiết kế 4 kênh độc lập cho phép anh em quan sát đồng thời nhiều tín hiệu, giúp việc chẩn đoán lỗi mạch trở nên nhanh chóng và hiệu quả hơn.
Đặc điểm nổi bật của UNI-T UPO1054:
- Số kênh: 4 kênh độc lập - Cho phép so sánh nhiều tín hiệu cùng lúc.
- Băng thông: 50MHz - Phù hợp cho các mạch điện tử phổ thông, sửa chữa thiết bị gia đình, máy giặt, điều hòa.
- Tốc độ lấy mẫu: 2 GSa/s (Max) - Đảm bảo dạng sóng hiển thị trung thực, không bị méo.
- Độ sâu bộ nhớ: 56 Mpts - Giúp lưu trữ và thu phóng các dạng sóng dài mà vẫn giữ được độ sắc nét.

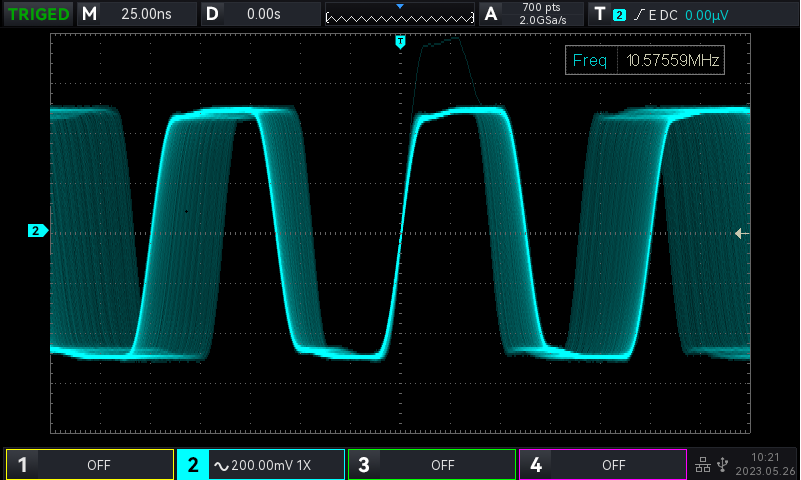

- Tốc độ bắt dạng sóng: 1.000.000 wfms/s - Một thông số cực khủng giúp bắt được các xung nhiễu bất thường trong thời gian cực ngắn.

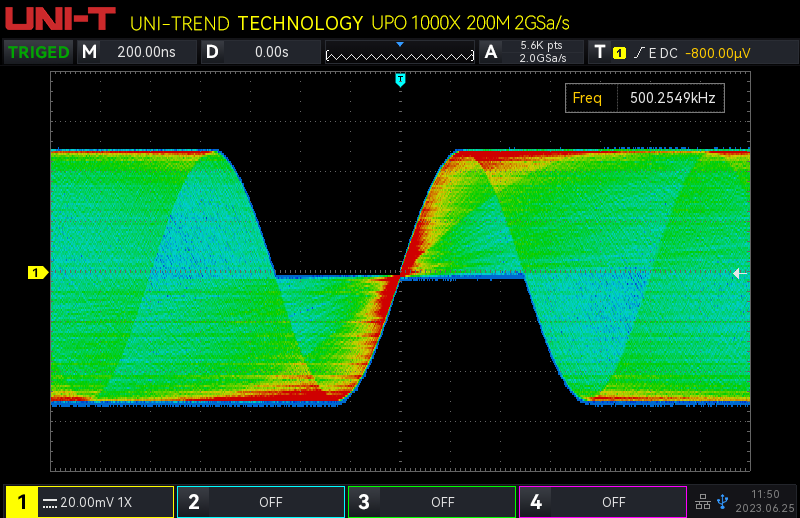

- Hiển thị chuyên nghiệp: Màn hình hỗ trợ thang đo cường độ 256 mức, giúp quan sát độ đậm nhạt của tín hiệu giống như trên máy Analog.
- Giải mã giao thức: Hỗ trợ các bộ giải mã RS232/UART, I2C, SPI, CAN, LIN.
- Tính năng bổ sung: Phân tích phổ FFT hơn 1 triệu điểm, hỗ trợ quay lại dạng sóng và kết nối điều khiển qua cổng LAN/USB.
Thông số kỹ thuật
| Model |
UPO1054 |
| Băng thông |
50MHz |
| Số Kênh |
4 |
| Tốc độ lấy mẫu |
2 GSa/giây (tối đa kênh đơn) |
| Thời gian đáp ứng |
≤3,5ns |
| Độ phân giải dọc |
8-bit |
| Độ chính xác theo thời gian |
±5 ppm |
| Khoảng thời gian cơ sở |
1 ns/div đến 1000 s/div |
| Độ sâu bộ nhớ |
56Mpts |
| Chế độ kích hoạt |
Tự động, Bình thường, Đơn |
| Bắt dạng sóng |
500.000 wfms/giây |
| Tỷ lệ dọc (V/div) |
500 μV/div đến 20 V/div |
| Đầu vào ghép nối |
DC, AC, GND |
| Chế độ cơ sở thời gian |
YT, XY (CH1-CH2, CH1-CH3, CH1-CH4, CH2-CH3, CH2-CH4, CH3-CH4), Cuộn |
| Các phép toán |
A+B, AB, A×B, A/B, FFT, Các phép toán nâng cao có thể chỉnh sửa (Log, Exp, Sin, Cos, Tan, Sqrt), Logic |
| Đo lường tự động |
36 thông số |
| Số phép đo được hiển thị |
Hiển thị đồng thời 5 loại thông số đo lường |
| Bộ đếm tần số |
7 chữ số |
| Tần số (Hz) |
10 Hz, 100 Hz, 1 kHz, 10 kHz |
| Tính năng |
| Màn hình |
LCD TFT 7 inch, 800X480, 24-bit |
| Phần mềm |
Phần mềm máy tính (USB) |
| Giao tiếp |
USB device, LAN, EXT TRIG, AUX Out |
| Trở kháng đầu vào |
(1 MΩ± 2%) || (16 pF± 2 pF) |
| Đặc điển chung |
| Nguồn điện sử dụng |
100 đến 240 VAC, 50 Hz/60 Hz |
| Màu sắc sản phẩm |
Trắng, xám |
| Trọng lượng của sản phẩm |
2,45kg |
| Kích thước sản phẩm |
336mm X 170mm X 110mm |
| Phụ kiện tiêu chuẩn |
Dây nguồn, cáp USB, que đo |
| Đóng gói tiêu chuẩn |
Hộp, hướng dẫn sử dụng |
| Số lượng sản phẩm đóng gói theo thùng NSX |
1C |
