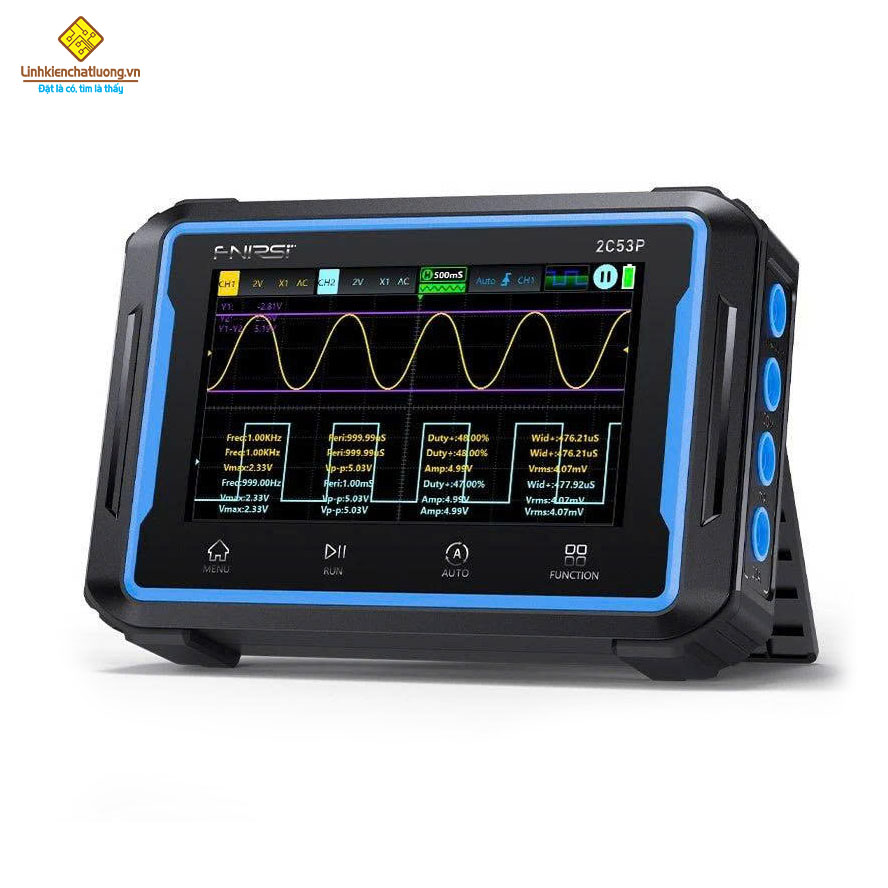

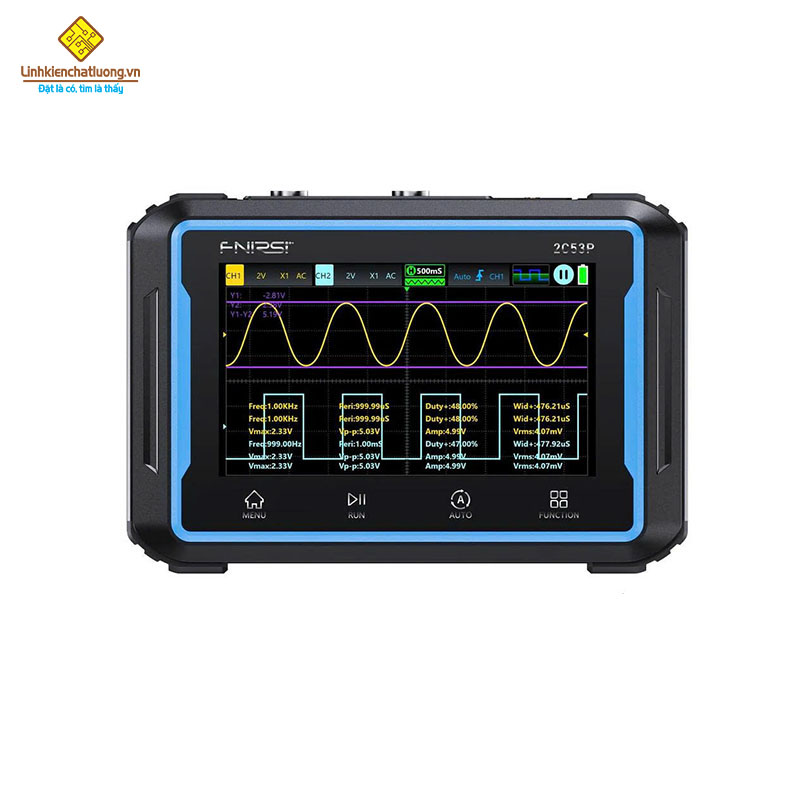

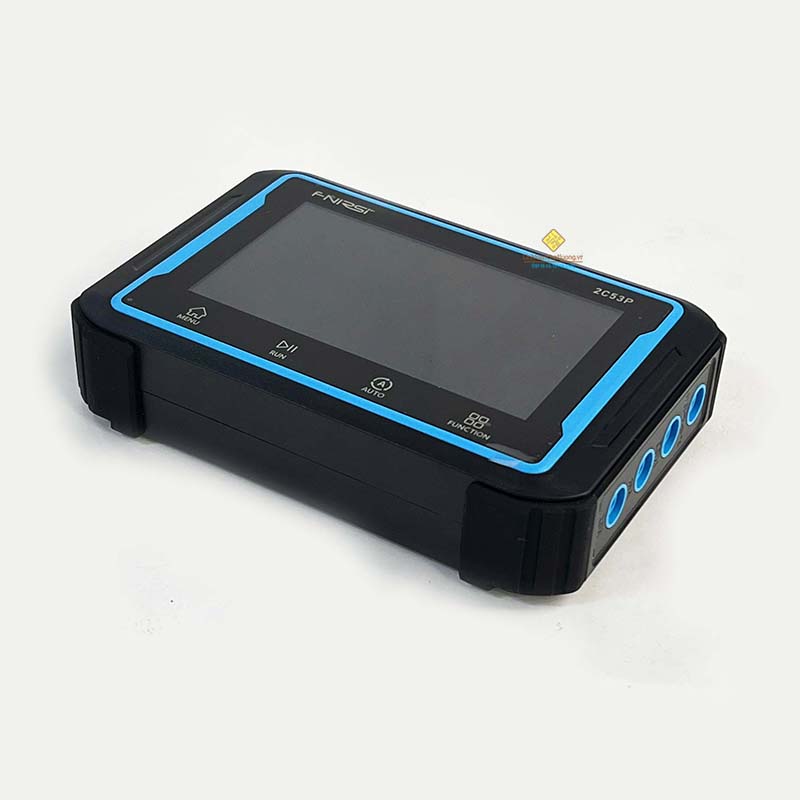

Máy hiện sóng đa năng cảm ứng FNIRSI 2C53P (hiện sóng, phát xung, đồng hồ vạn năng)
- Tra cứu thông tin bảo hành: baohanh.nhatminhESC.com.
- Xem sản phẩm tại website nhà sản xuất: FNIRSI 2C53P tại đây.
- Tải hướng dẫn sử dụng (tiếng Anh): English Manual tại đây.
- Tải phần mềm cho máy tính: Interface Software tại đây.
FNIRSI 2C53P là máy hiện sóng kỹ thuật số hai kênh với đầy đủ các tính năng và rất dễ sử dụng. Thiết bị này có ba chức năng chính:
1. Máy hiện sóng sử dụng kiến trúc phần cứng FPGA+MCU+ADC, có tốc độ lấy mẫu 250MS/s, băng thông analog 50MHz và hỗ trợ đo điện áp đỉnh ±400V; hỗ trợ thu, ghi và hiển thị dạng sóng;
2. Tích hợp đồng hồ vạn năng RMS thực với 4,5 chữ số và 19999 số đếm, hỗ trợ đo điện áp và dòng điện AC và DC;
3. Máy tạo tín hiệu tích hợp có thể tạo ra 12 loại tín hiệu chức năng, với tần số đầu ra tối đa là 10MHz, và tần số đầu ra, biên độ và chu kỳ làm việc đều có thể điều chỉnh được.

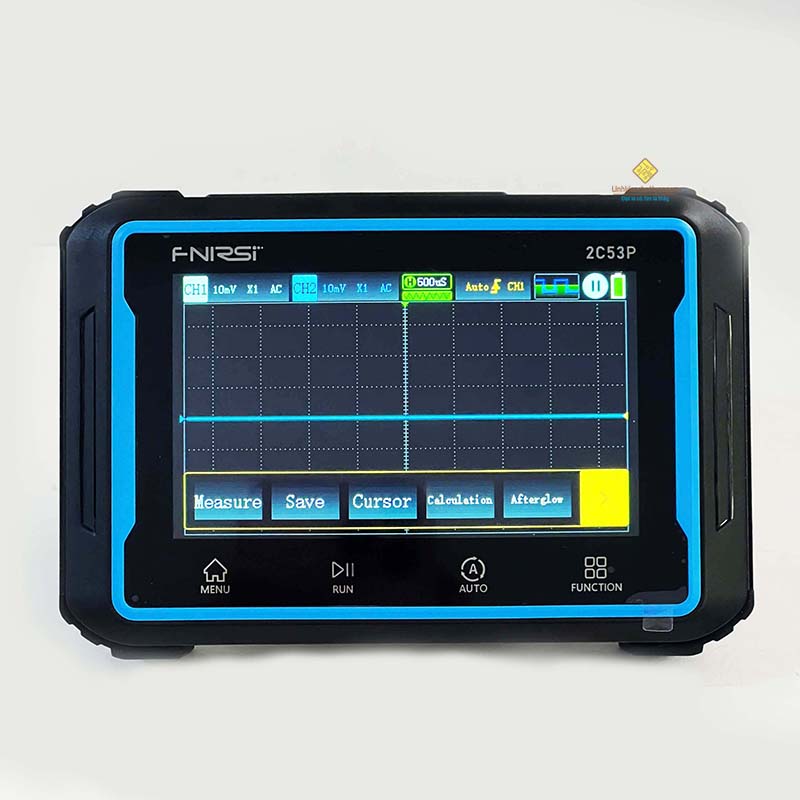

FNIRSI 2C53P sử dụng màn hình cảm ứng 4,3 inch với độ phân giải 480*272 và pin lithium sạc tích hợp 4000mAh, cho phép thời gian chờ lên đến 4 giờ.
Đây là một thiết bị đa chức năng lý tưởng dành cho thợ sửa chữa điện tử và sinh viên ngành điện tử.
Thông số kỹ thuật
| Model |
2C53P |
Thông số máy hiện sóng
|
| Kênh |
2 kênh |
| Băng thông |
50MHz |
| Tốc độ lấy mẫu thời gian thực |
250MSa/s |
| Độ sâu lưu trữ |
Lên đến 64kByte |
| Điện trở đầu vào |
1MΩ |
| Khoảng thời gian cơ bản |
10ns/div - 10s/div |
| Độ nhạy theo phương thẳng đứng |
10mV/div - 10V/div |
| Điện áp tối đa đo được |
±400V |
| Độ phân giải theo chiều dọc |
8 bit |
| Đầu dò |
1x/10x |
| Giới hạn băng thông |
Giới hạn hỗ trợ: 20MHz |
| Chế độ kích hoạt |
AUTO/ Normal/ Single |
| Loại kích hoạt |
Rising Edge/ Falling Edge |
| Mức kích hoạt |
8 loại |
| Chế độ hiển thị dạng sóng |
XY / YT / Cuộn |
| Ghép nối đầu vào |
AC/ DC |
| Dữ liệu đo được |
Prd, Freq, Vpp, Vmax, Vmin, Vrms, Vavg, Vamp, Du+, Du-, Wid+, Wid- |
| Các phép toán |
1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, FFT |
| Lưu ảnh chụp màn hình của dạng sóng. |
√ |
| Truyền dữ liệu từ USB sang máy tính |
√ |
| Thông số đồng hồ vạn năng |
| Điện áp DC |
1.9999V / 19.999V / 199.99V / 1000.0V. Độ chính xác: ±(0.5% + 3) |
| Điện áp xoay chiều AC |
1.9999V / 19.999V / 199.99V / 760.0V. Độ chính xác: ±(1% + 3) |
| Dòng điện một chiều DC |
19.999mA / 199.99mA / 1.9999A / 9.999A. Độ chính xác: ±(1.2% + 3) |
| Dòng điện xoay chiều AC |
19.999mA / 199.99mA / 1.9999A / 9.999A. Độ chính xác: ±(1.5% + 3 |
| Đo điện trở |
199.99Ω ~ 19.999MΩ |
| Đo tụ điện |
9,999nF ~ 99.99mF |
| Nhiệt độ |
-55~1300°C / -67~2372°F |
| Kiểm tra diode |
√ |
| Thông số máy phát tín hiệu |
| Kênh |
1 kênh |
| Tần số |
Sóng hình sin: 10MHz, các dạng sóng khác 5MHz |
| Biên độ |
0,1-3,0V |
| chu kỳ hoạt động sóng vuông |
0-100% |
| Loại tín hiệu |
Sóng sin, sóng vuông, sóng răng cưa, sóng bán nguyệt, sóng toàn phần, sóng bậc thang dương, sóng bậc thang âm, tín hiệu liên tục, tăng theo hàm mũ, giảm theo hàm mũ, đa âm thanh và xung đồng bộ |
| Thông số chung |
| Màn hình |
4,3 inch (480*272 pixel), màn hình cảm ứng màu IPS, kính cường lực |
| Đèn nền |
Có thể điều chỉnh |
| Cổng sạc |
Cổng TYPE-C (5V/2A) |
| Nguồn điện |
Pin lithium 4000mAh tích hợp |
| Kích thước sản phẩm |
≈145x98x35mm |
| Trọng lượng sản phẩm |
≈360g |
