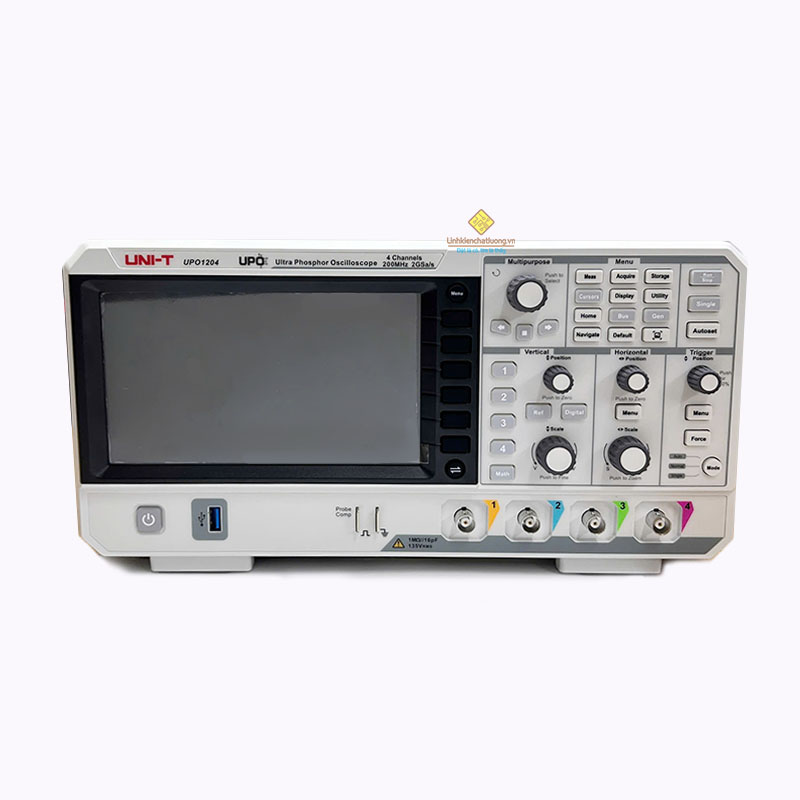

Máy hiện sóng số UNI-T UPO1204 (200MHz, 2 GSa/s, 4CH)
- Tra cứu thông tin bảo hành: baohanh.nhatminhESC.com.
- Xem sản phẩm tại website nhà sản xuất: UPO1204 tại đây.
- Xem sản phẩm tại website Uni-Trend VN: UPO1204 tại đây.
- Tải hướng dẫn sử dụng (tiếng Anh): English Manual tại đây.
- Tải phần mềm cho máy tính: Interface Software tại đây.
- Hướng dẫn sử dụng phần mềm: UPO1204 tại đây.
UPO1204 là thiết bị đo lường chuyên nghiệp thuộc dòng UPO1000 Series thế hệ mới. Với băng thông lên đến 200MHz và tốc độ lấy mẫu đạt 2 GSa/s, UPO1204 cung cấp khả năng phân tích tín hiệu chính xác tuyệt đối cho các ứng dụng thiết kế mạch, kiểm tra hệ thống nhúng và giáo dục đào tạo. Sản phẩm nổi bật với công nghệ màn hình hiện đại, giúp hiển thị các dạng sóng phức tạp một cách chi tiết và mượt mà, là lựa chọn hàng đầu cho các kỹ sư điện tử đòi hỏi hiệu suất cao tại Việt Nam.
Đặc điểm nổi bật và thông số kỹ thuật của UNI-T UPO1204:
- Số kênh đo: 4 kênh độc lập giúp theo dõi đa tín hiệu cùng lúc.
- Băng thông: 200MHz, đáp ứng tốt các nhu cầu đo lường tần số cao trong công nghiệp.
- Tốc độ lấy mẫu thực tế: 2 GSa/s, đảm bảo bắt trọn mọi chi tiết biến thiên của dạng sóng.
- Độ sâu bộ nhớ: Lên đến 56 Mpts, cho phép lưu trữ và phân tích dữ liệu dài mà không làm giảm tốc độ lấy mẫu.
- Tốc độ bắt dạng sóng: 500.000 wfms/s cực nhanh, giúp phát hiện hiệu quả các lỗi nhiễu (Glitch) hoặc tín hiệu bất thường hiếm gặp.
- Màn hình hiển thị: Màn hình màu lớn với độ phân giải cao, hỗ trợ thang đo cường độ 256 mức giúp mô phỏng trải nghiệm gần giống máy hiện sóng tương tự (Analog).

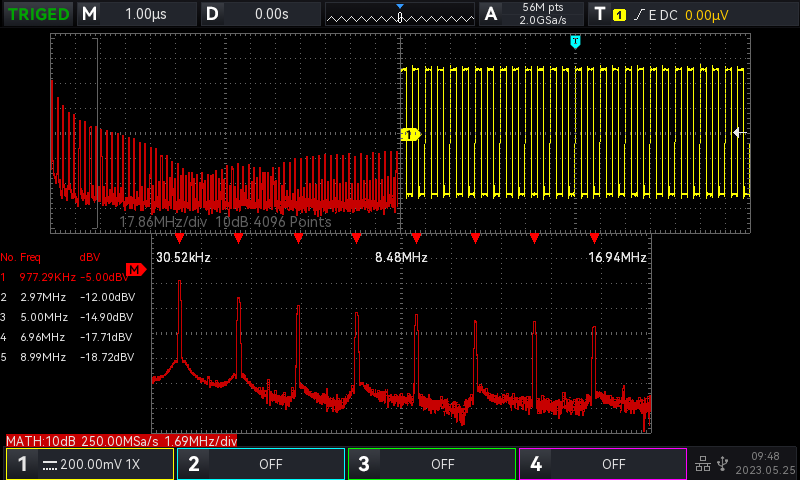

- Hỗ trợ phân tích: Tích hợp chức năng giải mã giao thức nối tiếp (Serial Bus Decoding) như I2C, SPI, RS232/UART, CAN, LIN và phân tích FFT nâng cao.

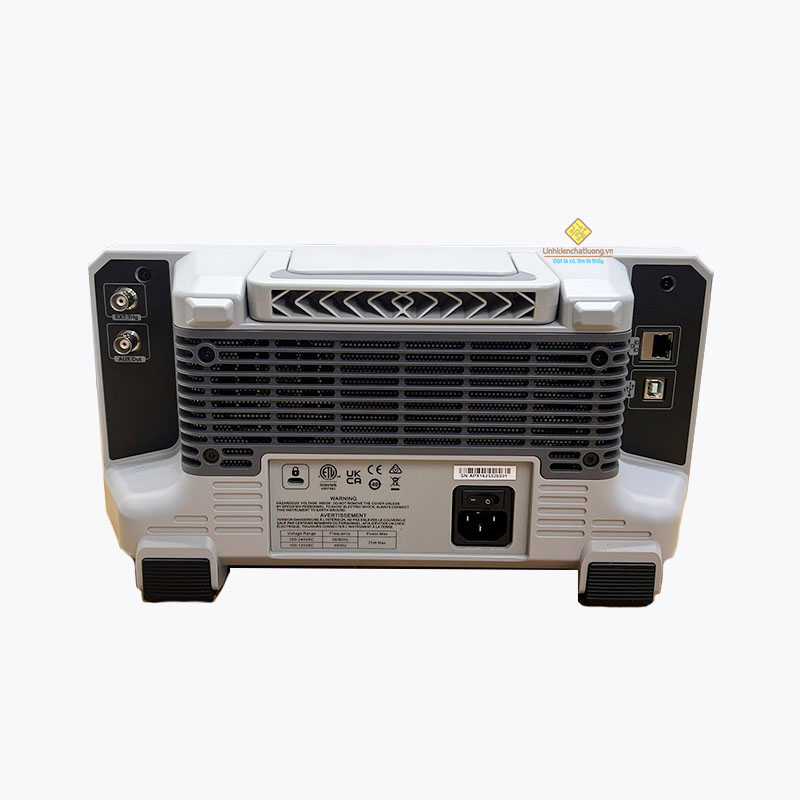

- Cổng kết nối đa dạng: Hỗ trợ USB Host, USB Device, LAN giúp dễ dàng xuất dữ liệu và điều khiển từ xa qua máy tính.
Thông số kỹ thuật
| Model |
UPO1204 |
| Băng thông |
200MHz |
| Số Kênh |
4 |
| Tốc độ lấy mẫu |
2 GSa/giây (kênh đơn) |
| Thời gian đáp ứng |
≤3,5ns |
| Độ phân giải dọc |
8-bit |
| Độ chính xác theo thời gian |
±5 ppm |
| Khoảng thời gian cơ sở |
1 ns/div đến 1000 s/div |
| Độ sâu bộ nhớ |
56Mpts |
| Chế độ kích hoạt |
Tự động, Bình thường, Đơn |
| Bắt dạng sóng |
500.000 wfms/giây |
| Tỷ lệ dọc (V/div) |
500 μV/div đến 20 V/div |
| Đầu vào ghép nối |
DC, AC, GND |
| Chế độ cơ sở thời gian |
YT, XY (CH1-CH2, CH1-CH3, CH1-CH4, CH2-CH3, CH2-CH4, CH3-CH4), Cuộn |
| Các phép toán |
A+B, AB, A×B, A/B, FFT, Các phép toán nâng cao có thể chỉnh sửa (Log, Exp, Sin, Cos, Tan, Sqrt), Logic |
| Đo lường tự động |
36 thông số |
| Số phép đo được hiển thị |
Hiển thị đồng thời 5 loại thông số đo lường |
| Bộ đếm tần số |
7 chữ số |
| Tần số (Hz) |
10 Hz, 100 Hz, 1 kHz, 10 kHz |
| Tính năng |
| Màn hình |
LCD TFT 7 inch, 800X480, 24-bit |
| Phần mềm |
Phần mềm máy tính (USB) |
| Trở kháng đầu vào |
(1 MΩ± 2%) || (16 pF± 2 pF) |
| Đặc điển chung |
| Nguồn điện sử dụng |
100 đến 240 VAC, 50 Hz/60 Hz |
| Màu sắc sản phẩm |
Trắng, xám |
| Trọng lượng của sản phẩm |
2,45kg |
| Kích thước sản phẩm |
336mm X 170mm X 110mm |

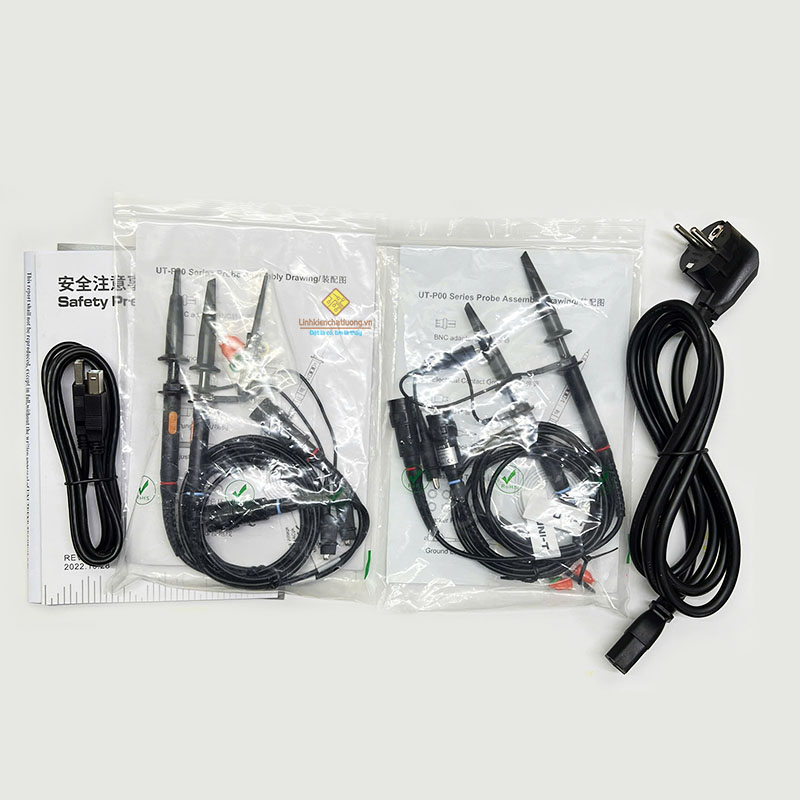

| Phụ kiện tiêu chuẩn |
Dây nguồn, cáp USB, que đo |
| Đóng gói tiêu chuẩn |
Hộp, hướng dẫn sử dụng |
| Số lượng sản phẩm đóng gói theo thùng NSX |
1C |
